YSE / YÇ Serisi
Endüstriyel Çatı ve Egzoz Fanları
Fabrika, depo ve silolar için egzoz ve taze hava çözümleri.
Ex Zone 21
Uygulamaya uygun çözüm
Fabrika ve endüstriyel çatı fanları
YSE ve YÇ çatı fanları; fabrika egzozu, sıcak hava tahliyesi ve genel havalandırma uygulamalarında kullanılır. Çatı fanı seçimi yapılırken ortam hacmi, gerekli hava değişim sayısı, kanal direnci ve dış ortam koşulları dikkate alınır.
Malzeme seçenekleri
- Paslanmaz çelik AISI 304 / 310 / 316 / 316L
- Galvaniz 100 / 275 / 350 gr
- Magnelis
Motor bağlantısı
- Flanşlı akuple
- Sehpalı akuple
- Kayış kasnaklı
Bu ailedeki ürünler
Ürün serisini seçin
Ürün görselleri
Tüm seri görselleri
4 görsel · Bir seri seçildiğinde yalnızca o ürüne ait fotoğraflar gösterilir.

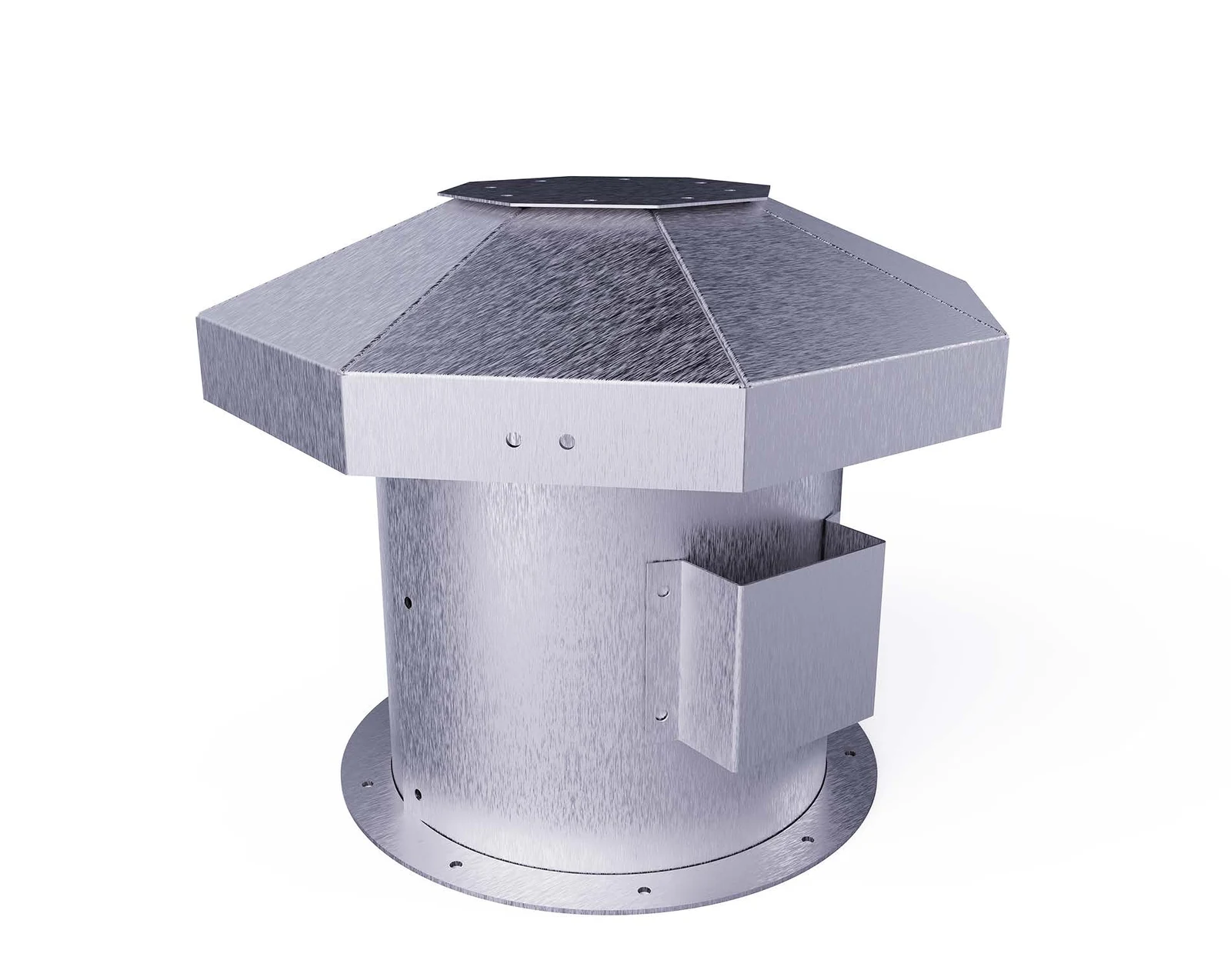

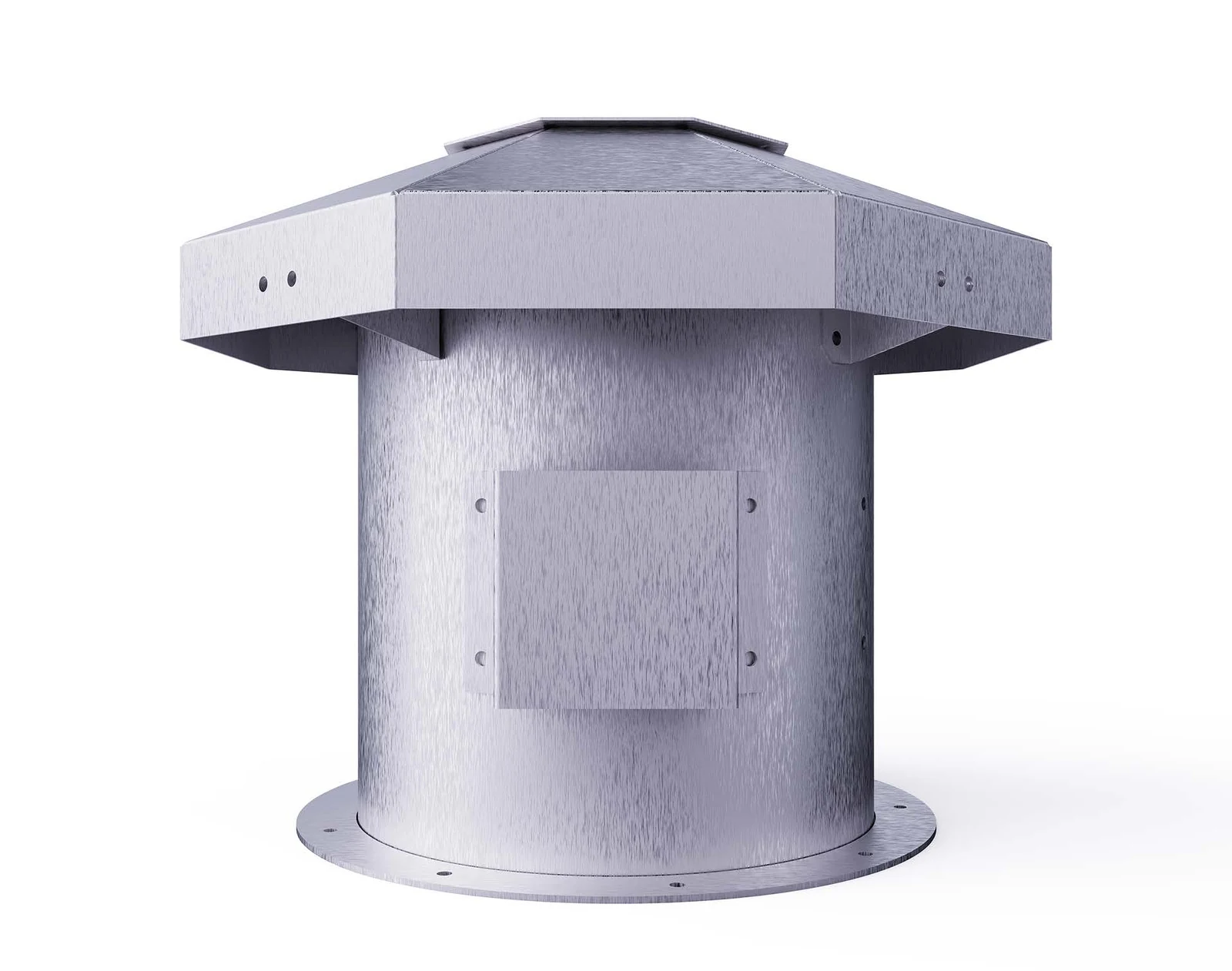

YSE Serisi
YSE Serisi

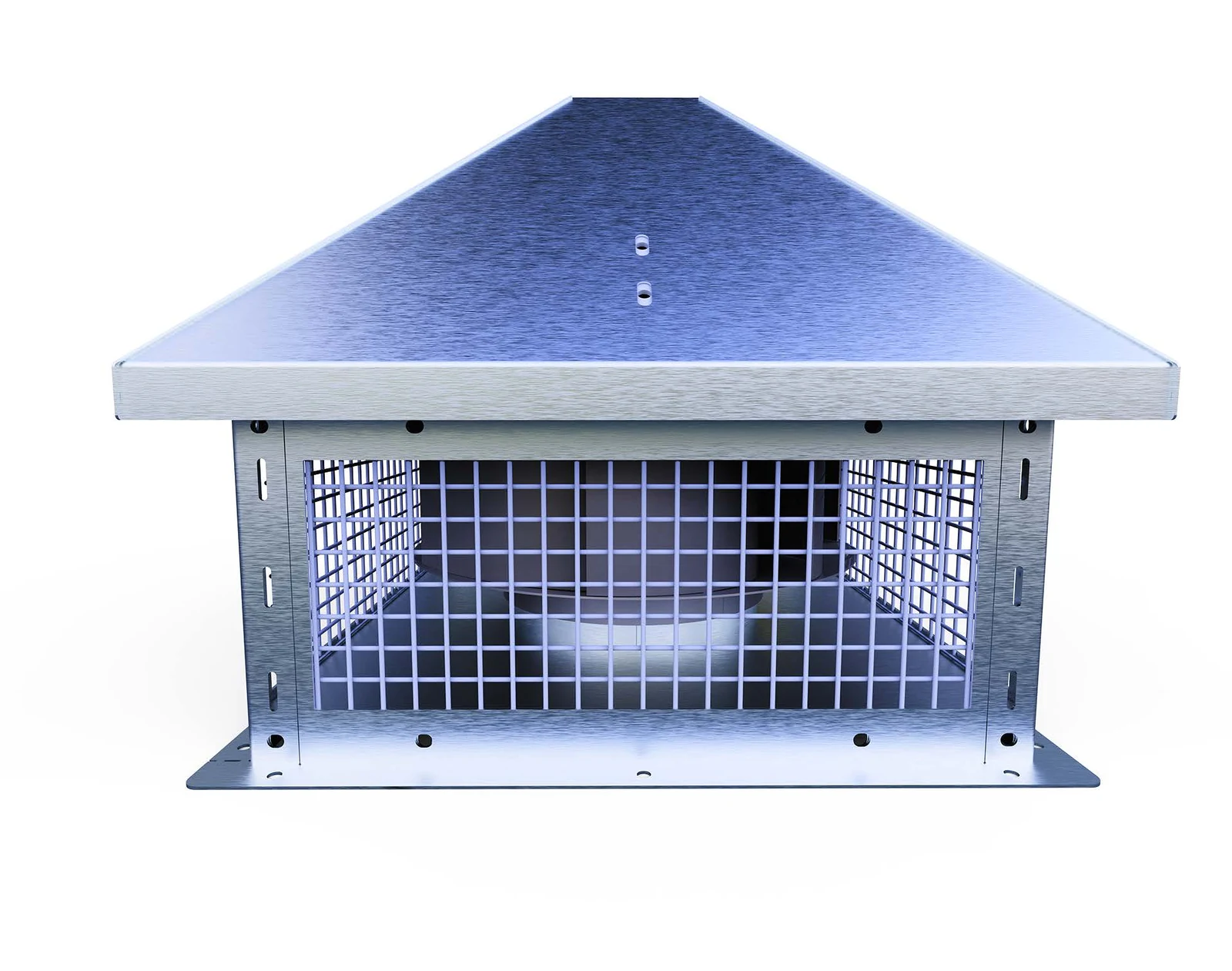

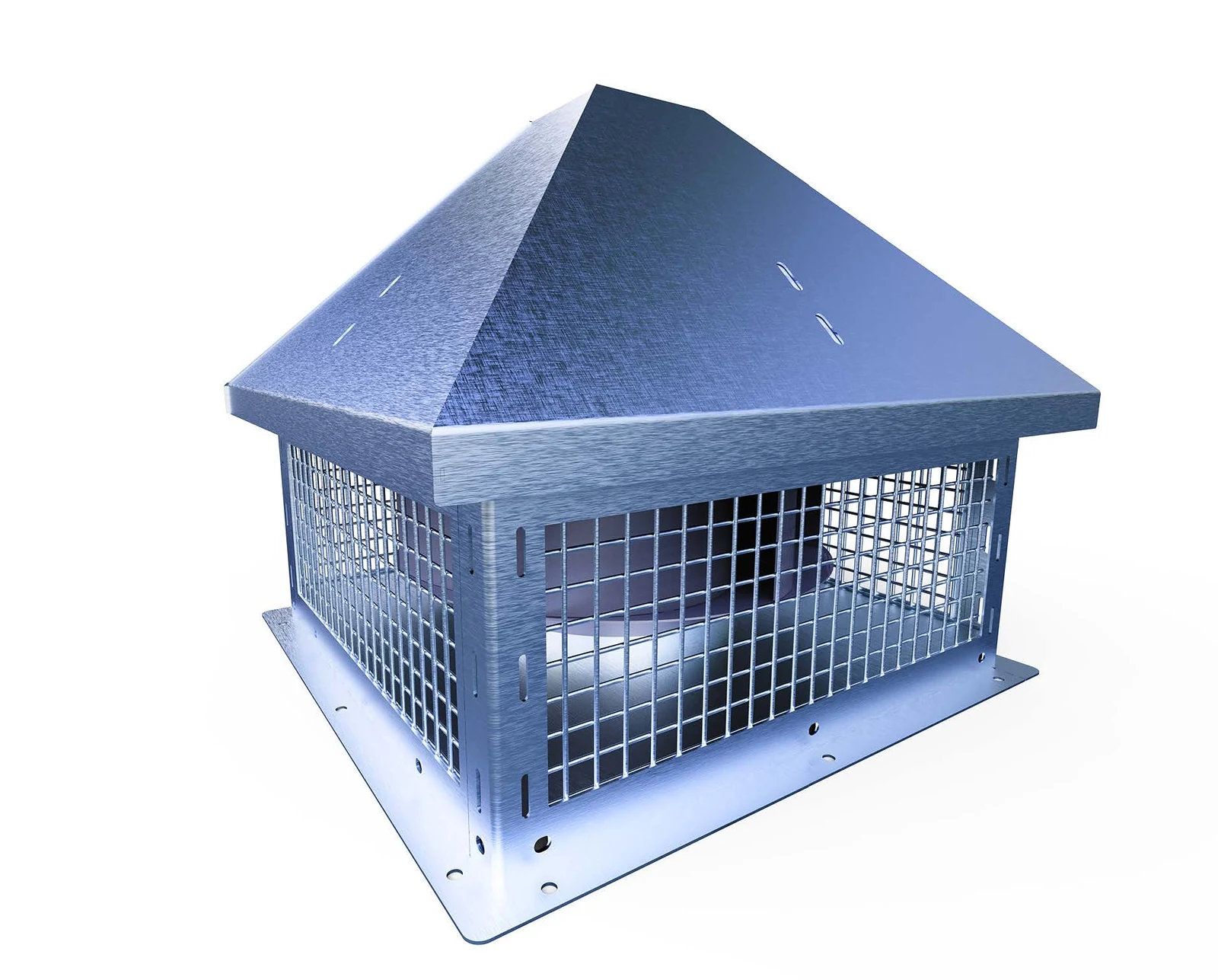

YÇ Serisi
YÇ SerisiBu seri için yeni ürün görseli henüz eklenmedi.
Katalog teknik değerleri
Teknik Değerler
Seri kartına tıkladığınızda ilgili tablo açılır.
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| YSE | 3400 | 25 | 0,25 | 2880 |
| Model | Debi (m³/h) | Basınç (Pa) | Devir (rpm) | Motor (kW) | Ölçüler |
|---|---|---|---|---|---|
| YÇ - 31 | 1350 | 30 | 1450 | 0,25 | 600 × 450 × 550 |
| YÇ - 35 | 2000 | 30 | 1450 | 0,25 | 680 × 510 × 615 |
| YÇ - 40 | 3000 | 35 | 1450 | 0,5 | 760 × 560 × 670 |
| YÇ - 45 | 4000 | 35 | 1450 | 1 | 850 × 620 × 750 |
| YÇ - 50 | 5450 | 38 | 1450 | 1,5 | 950 × 700 × 835 |
| YÇ - 56 | 8000 | 42 | 1450 | 2 | 1070 × 800 × 945 |
| YÇ - 63 | 11000 | 50 | 1450 | 3 | 1200 × 880 × 1055 |
| YÇ - 71 | 15000 | 52 | 1450 | 4 | 1350 × 1000 × 1185 |
| YÇ - 80 | 16000 | 55 | 950 | 5,5 | 1510 × 1130 × 1325 |
| YÇ - 90 | 21000 | 60 | 950 | 7,5 | 1690 × 1265 × 1485 |
YSE ve YÇ çatı fanları için uygulama bilgileri
Çatı fanı seçimi, tahliye edilecek hava miktarı ve çatıdaki bağlantı koşullarıyla birlikte yapılır. Fabrika, depo veya silo havalandırması için ortamın kullanımını, mevcut hava girişlerini ve egzoz düzenini açıklayın. Hava miktarının belirlenmesinde sadece binanın alanı yerine hacim ve proses ihtiyacı da dikkate alınır.
YSE ve YÇ tablolarında debi, basınç, motor ve devir değerlerini inceleyebilirsiniz. YÇ modellerindeki ölçü bilgisini çatı açıklığı ve kaideyle karşılaştırın. Mevcut fan değişiminde bağlantı fotoğrafı, ölçüler ve kanal bilgileri uygun modelin değerlendirilmesini kolaylaştırır.
Bu ürün grubu için teklif hazırlığı
- Bina veya prosesin kullanım amacı, hacmi ve istenen debi.
- Çatı açıklığı, kaide ölçüleri ve kanal bağlantısı.
- Tahliye havasının sıcaklığı ve mevcut fanın etiket bilgisi.
Yurtfan’ın Bursa Nilüfer NOSAB fabrikasındaki ekibine Türkiye genelindeki projeleriniz için bu bilgileri iletebilirsiniz. Bilinmeyen değerleri tahmin etmek yerine mevcut sistemi açıklamanız yeterlidir.
Ürün adı ve sayfa bağlantısı mesajınıza hazır eklenir. Uygulamanızı kısaca yazın; bilmediğiniz teknik değerleri boş bırakabilirsiniz.
Mesaj taslağı seçtiğiniz uygulamada açılır; göndermeden önce düzenleyebilirsiniz.
Her çatı fanı yangın duman tahliye fanı olarak kullanılabilir mi?
Genel havalandırma için verilen katalog bilgisi yangın duman tahliye uygunluğunu tek başına göstermez. Böyle bir proje varsa istenen sıcaklık, süre ve belge kapsamını seçimden önce teknik ekibe iletin.
