← Tüm ürünler
YMN Serisi
Malzeme Nakil ve Pnömatik Taşıma Fanları
Malzeme ve yoğun tozlu hava nakli için dayanıklı fan ailesi.
Ex Zone 1–21
Uygulamaya uygun çözüm
Pnömatik taşıma ve malzeme nakil fanları
YMN serisi malzeme nakil fanları; talaş, granül, toz ve benzeri parçacıkların hava hattı içinde taşınmasına yönelik üretilir. Kanat yapısı, aşınma şartları, taşınan malzeme ve boru hattı direnci fan seçiminde birlikte değerlendirilir.
Bu ailedeki ürünler
Fan serisini seçin
Ürün görselleri
Tüm seri görselleri
9 görsel · Bir seri seçildiğinde yalnızca o ürüne ait fotoğraflar gösterilir.

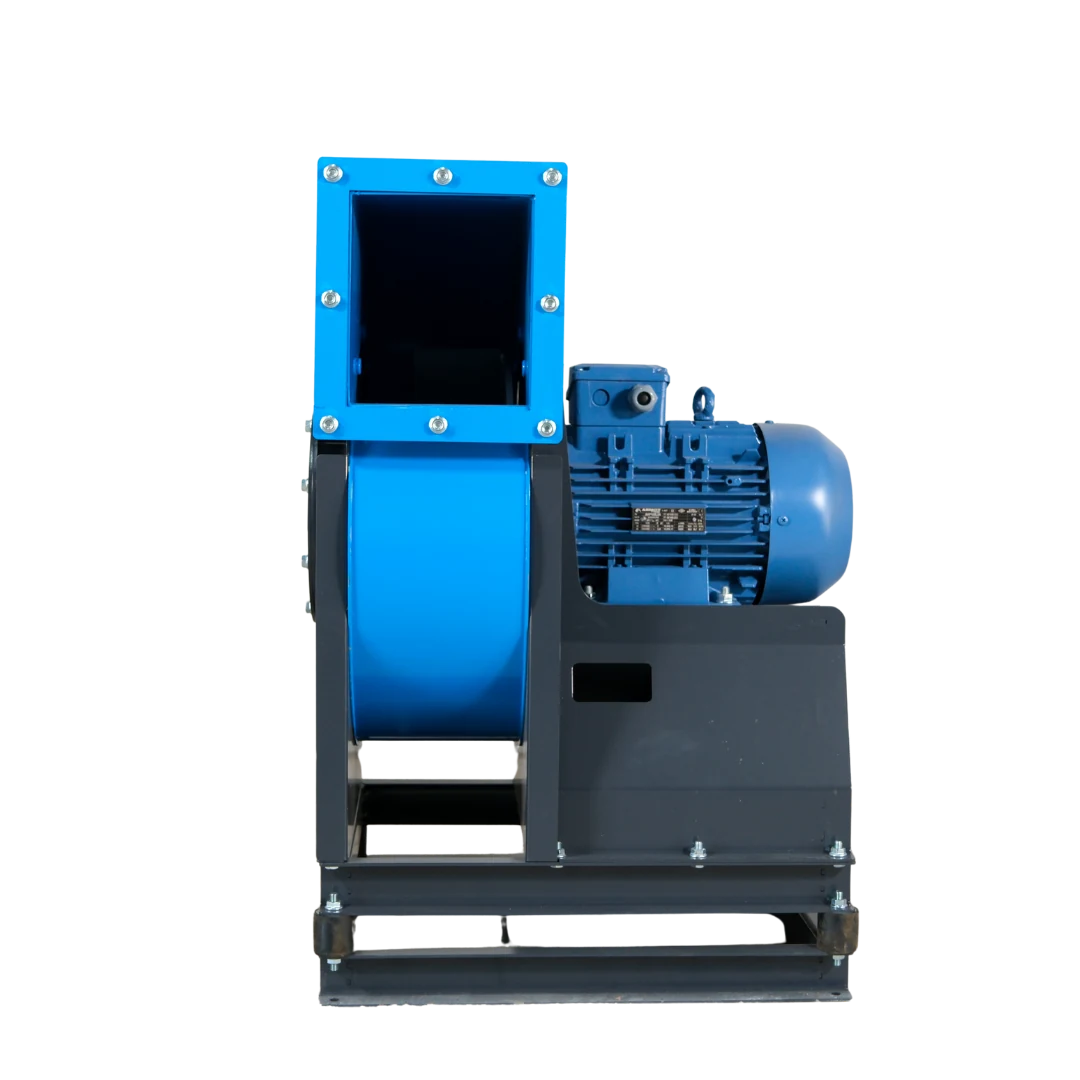

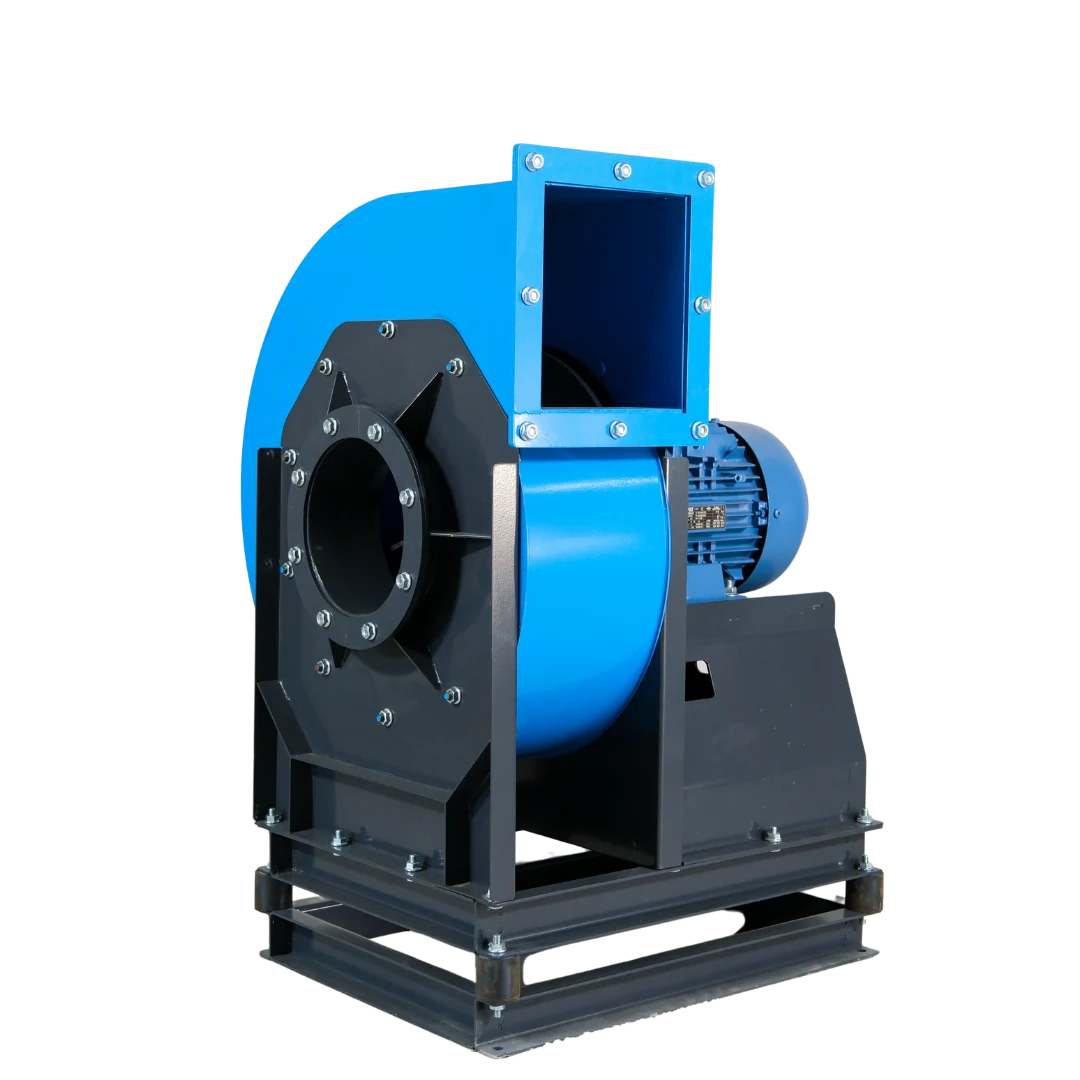

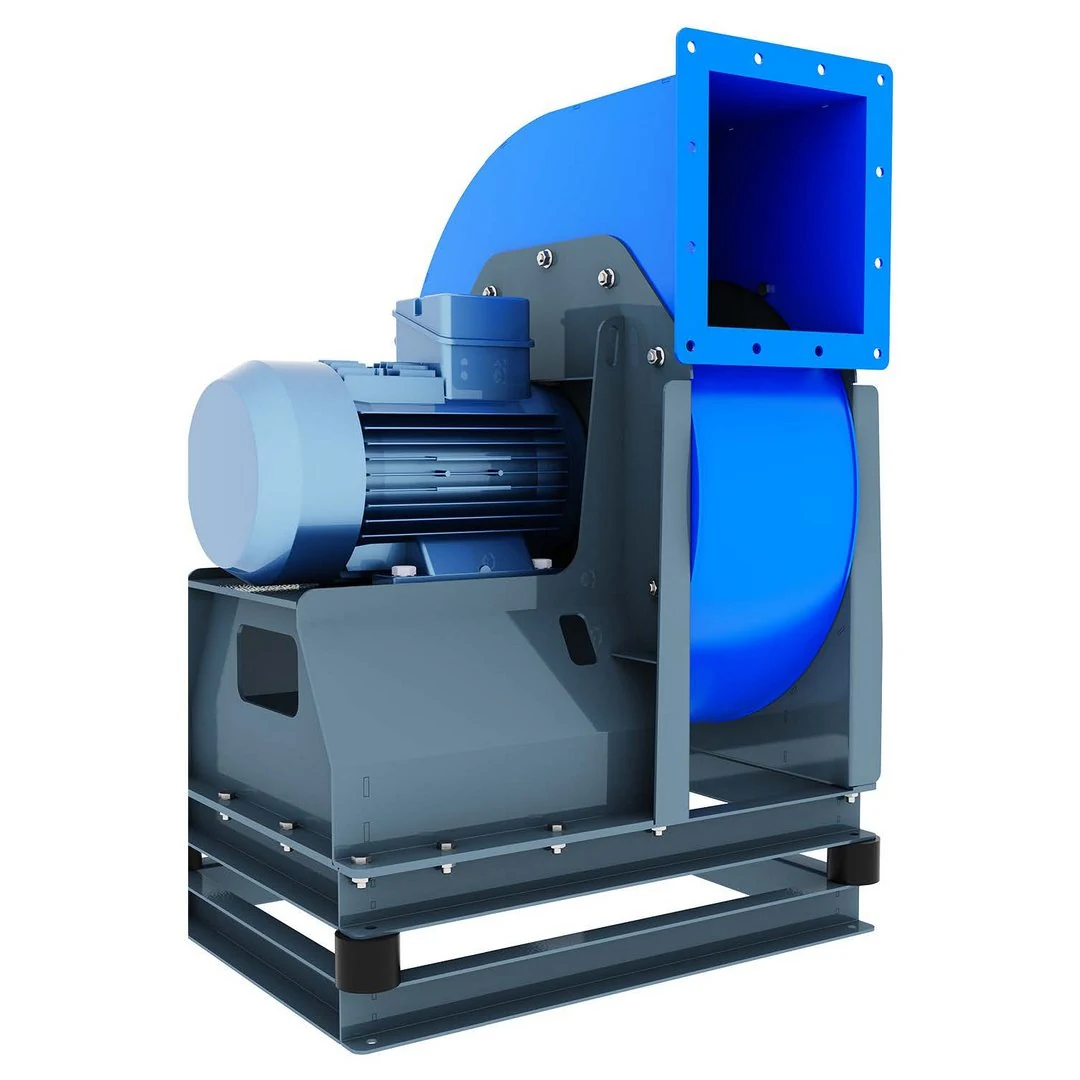

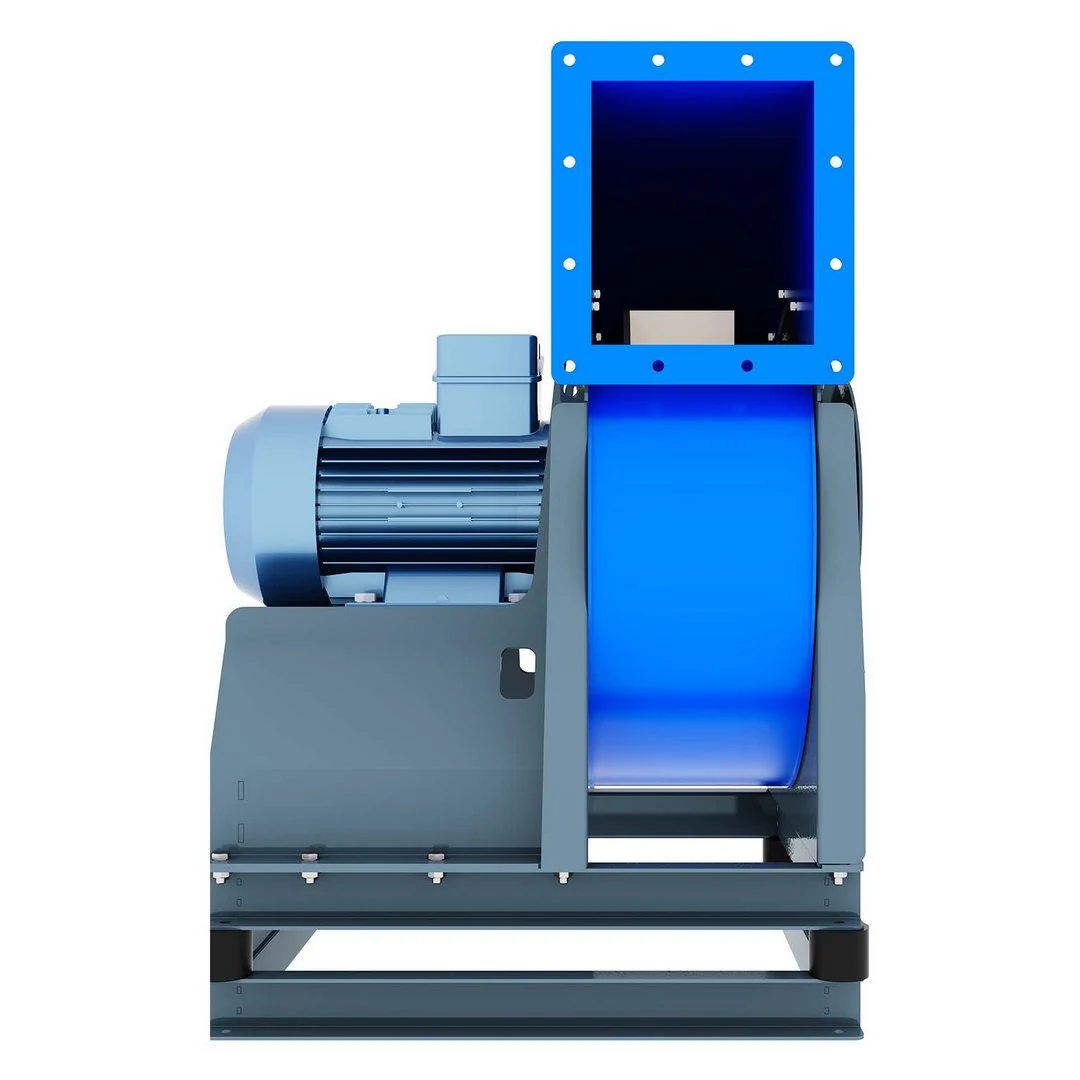

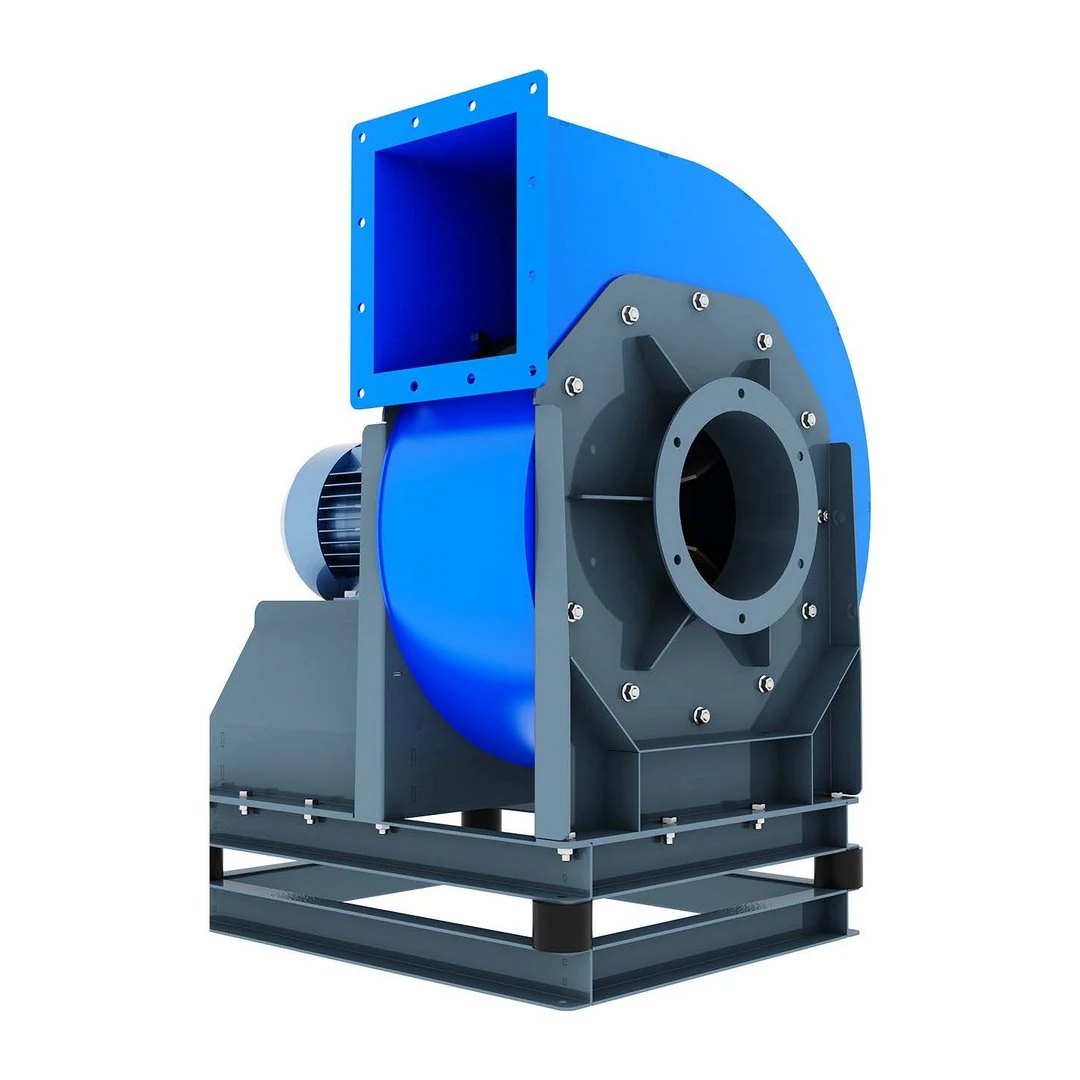

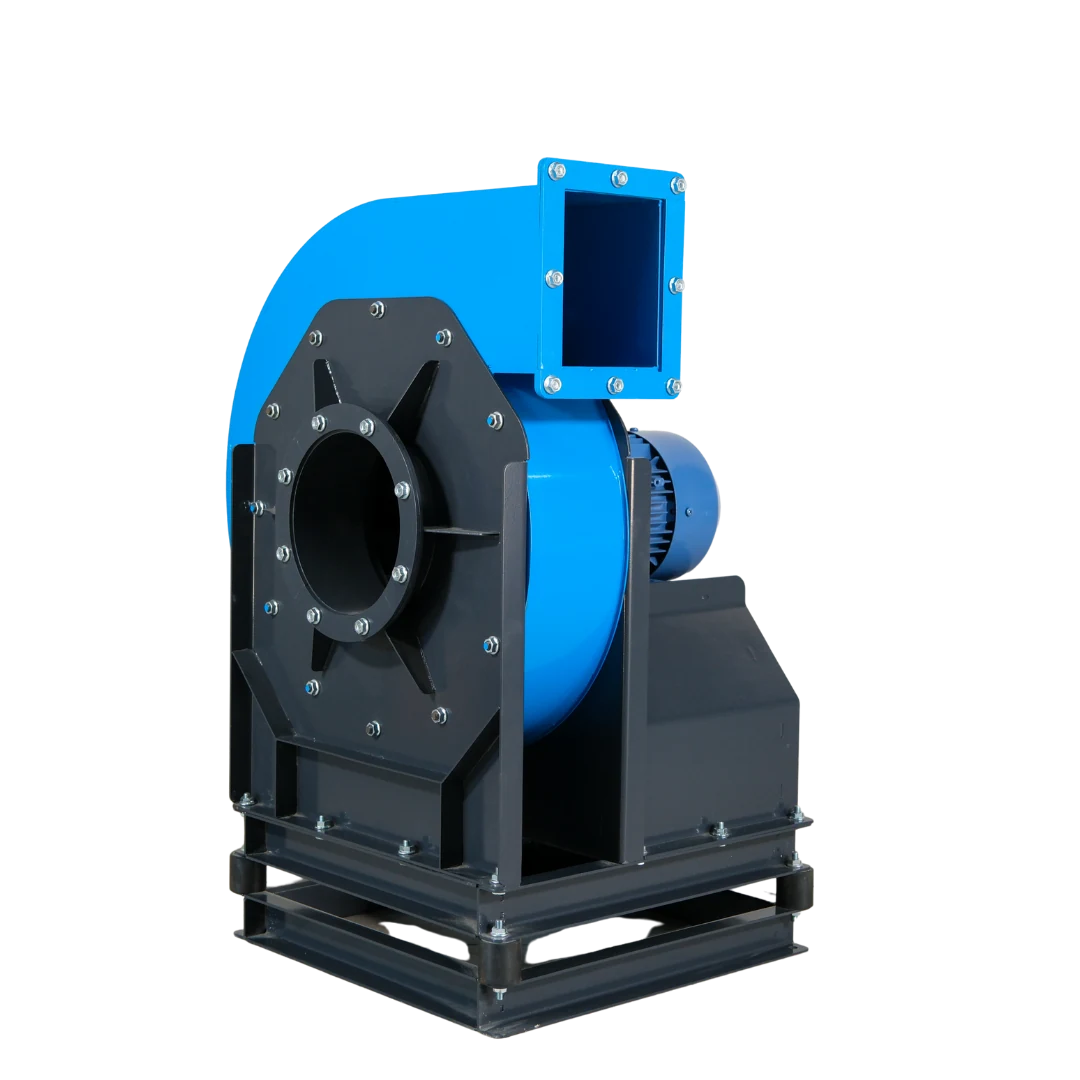

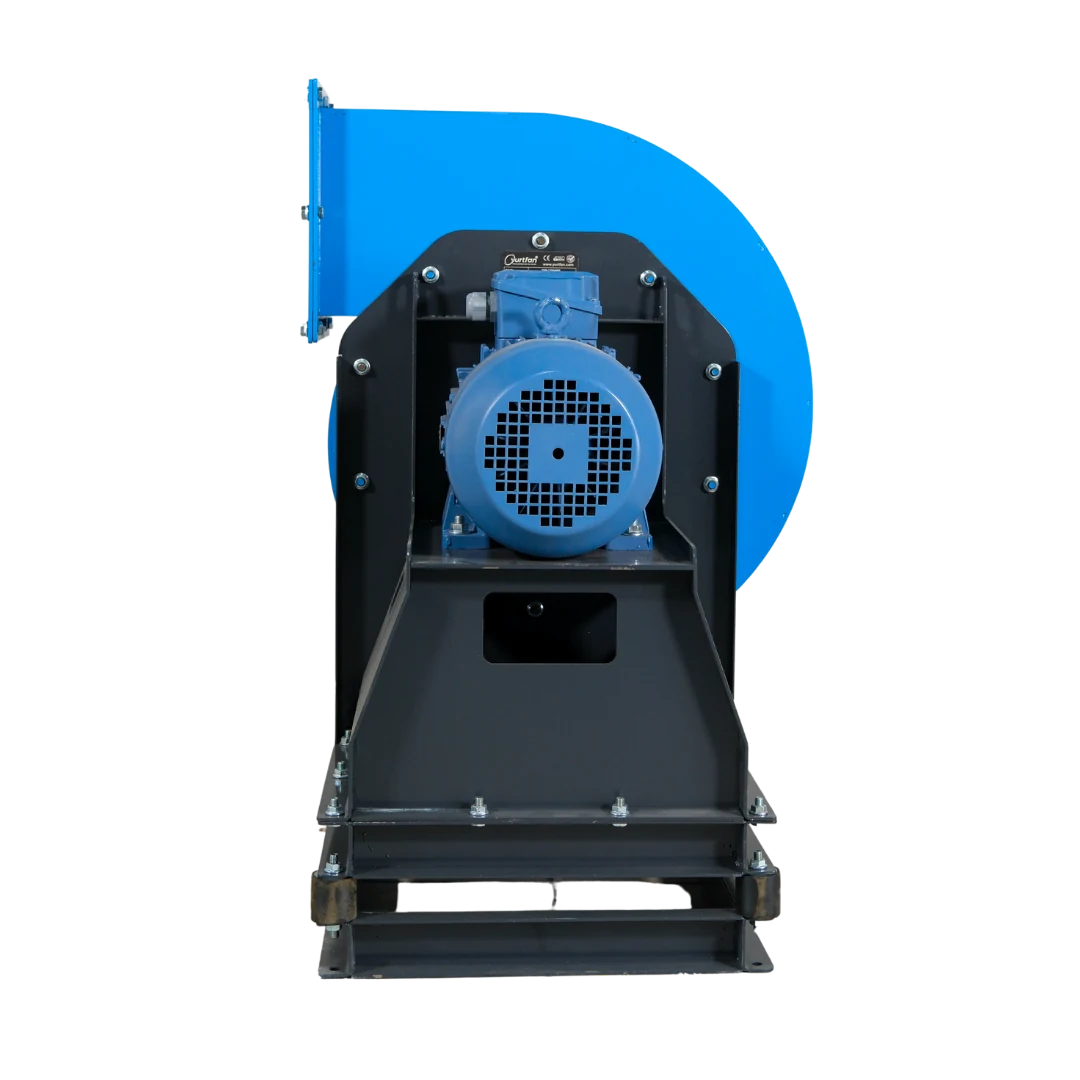

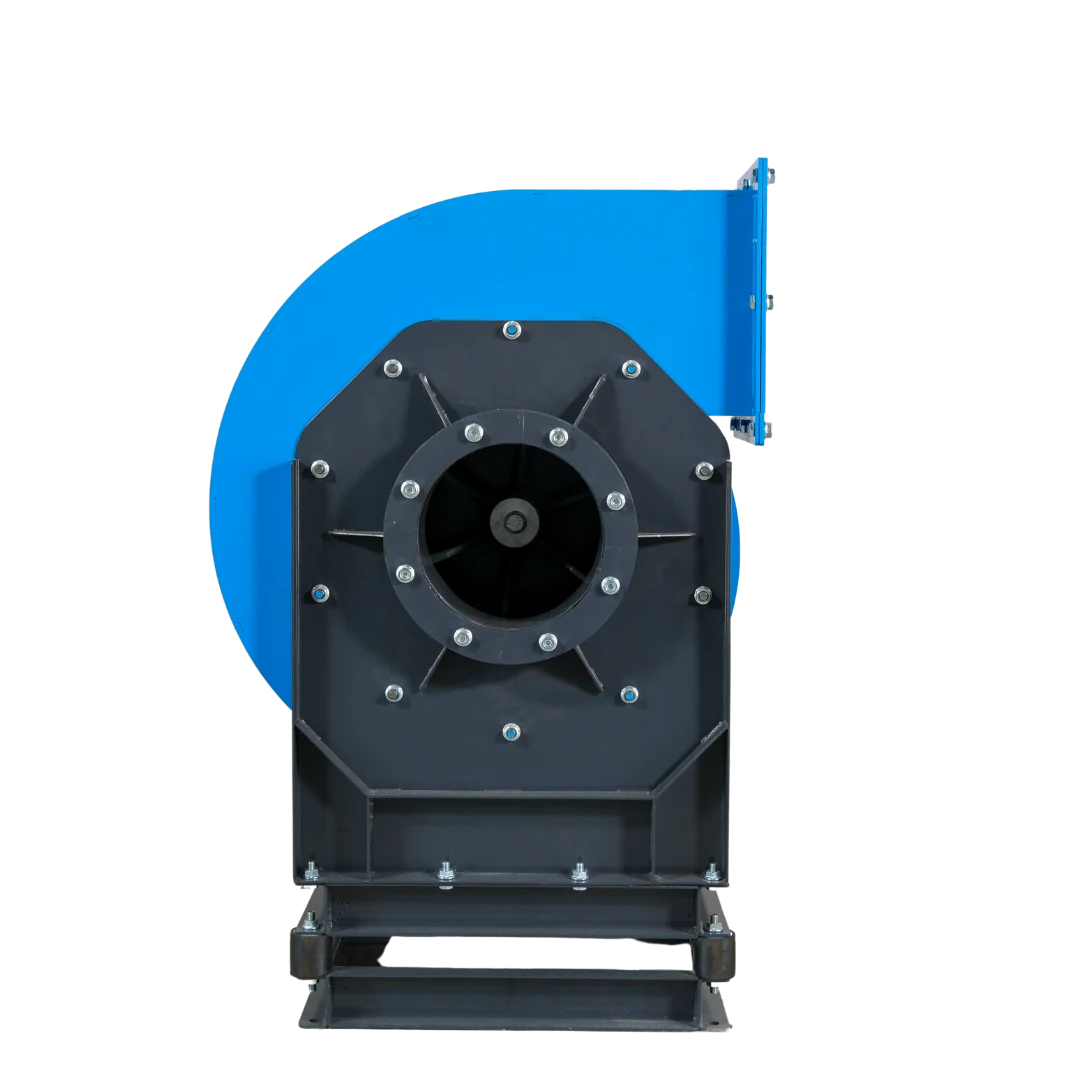

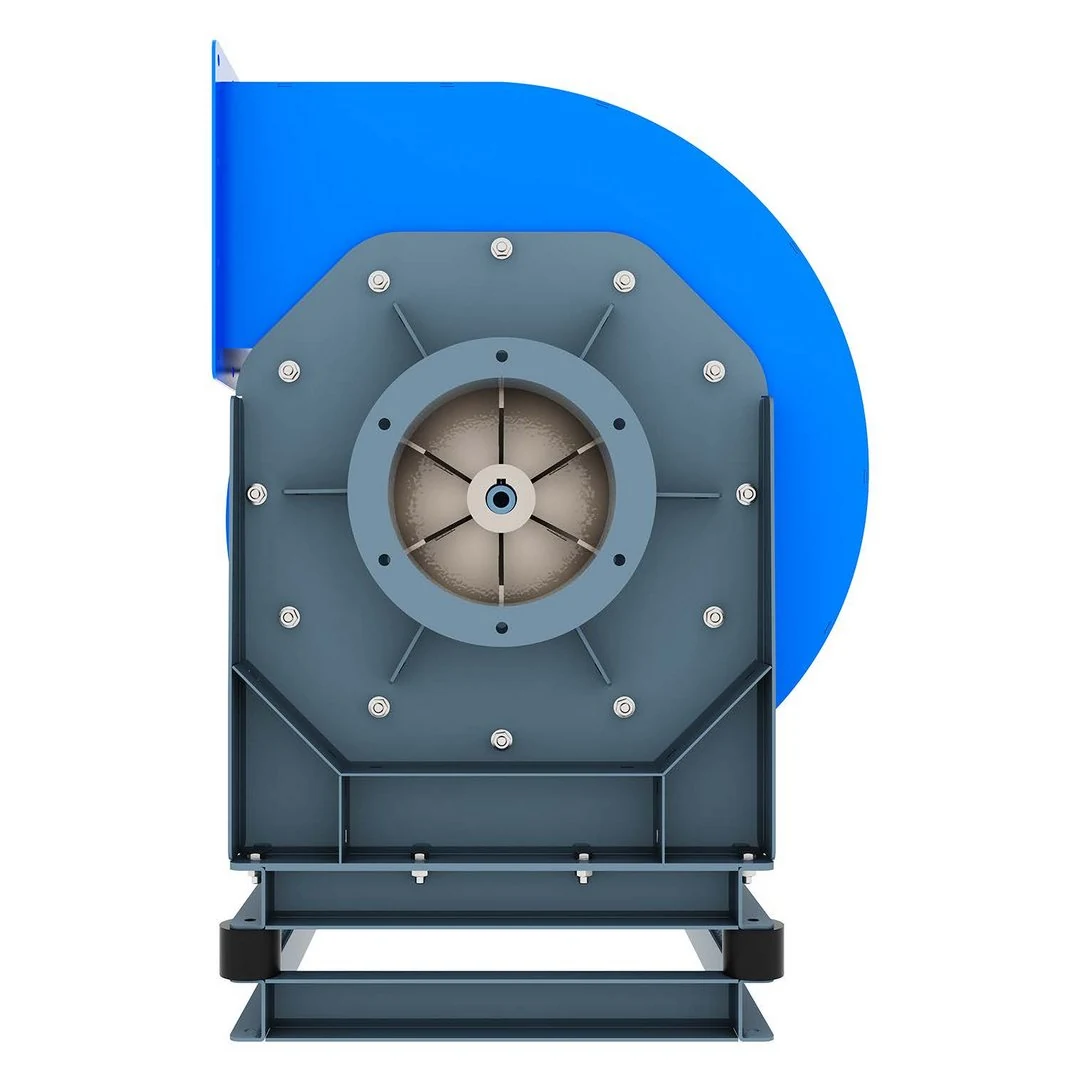

YMN Serisi
YMN Serisi
YMN Serisi
YMN Serisi
YMN Serisi
YMN Serisi
YMN Serisi
YMN Serisi
YMN SerisiBu seri için yeni ürün görseli henüz eklenmedi.
Katalog değerleri · Deniz seviyesi · 20 °C hava
Teknik Değerler
Tablodan modeli seçin, kesişim çizgisini sağa-sola sürükleyin.
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| 995 | 1.370 | 1,10 | 3.000 | |
| 1.161 | 1.518 | 1,50 | 3.000 | |
| 1.409 | 1.727 | 2,20 | 3.000 | |
| 1.850 | 2.080 | 3,00 | 3.000 | |
| 2.311 | 2.462 | 4,00 | 3.000 | |
| 2.809 | 2.811 | 5,50 | 3.000 | |
| 3.252 | 3.099 | 7,50 | 3.000 | |
| 3.999 | 3.558 | 11,00 | 3.000 | |
| 5.007 | 4.132 | 15,00 | 3.000 | |
| 6.171 | 4.750 | 18,50 | 3.000 | |
| 6.911 | 5.123 | 22,00 | 3.000 | |
| 7.760 | 5.584 | 30,00 | 3.000 | |
| 9.308 | 6.304 | 37,00 | 3.000 | |
| 9.227 | 2.454 | 15,00 | 1.500 | |
| 10.783 | 2.723 | 18,50 | 1.500 | |
| 12.100 | 2.953 | 22,00 | 1.500 | |
| 13.241 | 3.136 | 30,00 | 1.500 | |
| 16.481 | 3.613 | 37,00 | 1.500 | |
| 18.166 | 3.855 | 45,00 | 1.500 | |
| 20.585 | 4.190 | 55,00 | 1.500 | |
| 23.899 | 4.628 | 75,00 | 1.500 | |
| 26.793 | 4.995 | 90,00 | 1.500 |
← Buradan bir ürün seçiniz
Tablodan bir model seçildiğinde çalışma eğrisi burada açılacaktır.
YMN serisi için malzeme ve hat bilgileri
Malzeme nakil fanında seçim, hava ihtiyacının yanında taşınacak ürünün özelliklerini de kapsar. Talaş, granül ve toz için aynı varsayımlarla değerlendirme yapılmamalıdır. YMN ailesindeki 22 katalog modeli arasında ön seçim yaparken malzemenin türünü, miktarını ve taşıma hattını birlikte açıklayın.
YMN teknik tablosu ve model eğrileri hava performansını karşılaştırmanıza yardımcı olur. Bu değerleri doğrudan ton/saat malzeme kapasitesi olarak yorumlamayın. Malzemenin tane yapısı, yoğunluğu, nemi ve hattın güzergâhı ayrıca değerlendirilmelidir. Filtre ve boşaltma ekipmanlarının yerleşimini de proje krokisine ekleyin.
Bu ürün grubu için teklif hazırlığı
- Malzeme türü, tane boyutu, yaklaşık yoğunluk ve nem.
- Saatlik taşınacak miktar ve çalışma düzeni.
- Boru çapı, toplam hat uzunluğu, yükseklik farkı ve dirsekler.
Yurtfan’ın Bursa Nilüfer NOSAB fabrikasındaki ekibine Türkiye genelindeki projeleriniz için bu bilgileri iletebilirsiniz. Bilinmeyen değerleri tahmin etmek yerine mevcut sistemi açıklamanız yeterlidir.
Ürün adı ve sayfa bağlantısı mesajınıza hazır eklenir. Uygulamanızı kısaca yazın; bilmediğiniz teknik değerleri boş bırakabilirsiniz.
Mesaj taslağı seçtiğiniz uygulamada açılır; göndermeden önce düzenleyebilirsiniz.
Mevcut havalandırma fanı malzeme naklinde kullanılabilir mi?
Yalnızca debi değerine bakarak karar verilmez. Malzemenin fan içinden geçip geçmediği, kanat yapısı, aşınma ve proses koşulları birlikte değerlendirilmelidir.
