YRD 80 / YRO 50
Orta Basınçlı Santrifüj Fanlar
Orta basınçtan yüksek proses basıncına uzanan fan serileri.
Ex Zone 1–21
Uygulamaya uygun çözüm
Orta basınçlı endüstriyel fanlar
YRD 80 ve YRO 50 serileri, genel havalandırmadan dirençli proses hatlarına kadar orta basınç ihtiyacı bulunan uygulamalara yöneliktir. Uygun santrifüj fan seçimi; debi, basınç, sıcaklık ve çalışma noktasının birlikte değerlendirilmesiyle yapılır.
Bu ailedeki ürünler
Fan serisini seçin
Ürün görselleri
Tüm seri görselleri
16 görsel · Bir seri seçildiğinde yalnızca o ürüne ait fotoğraflar gösterilir.

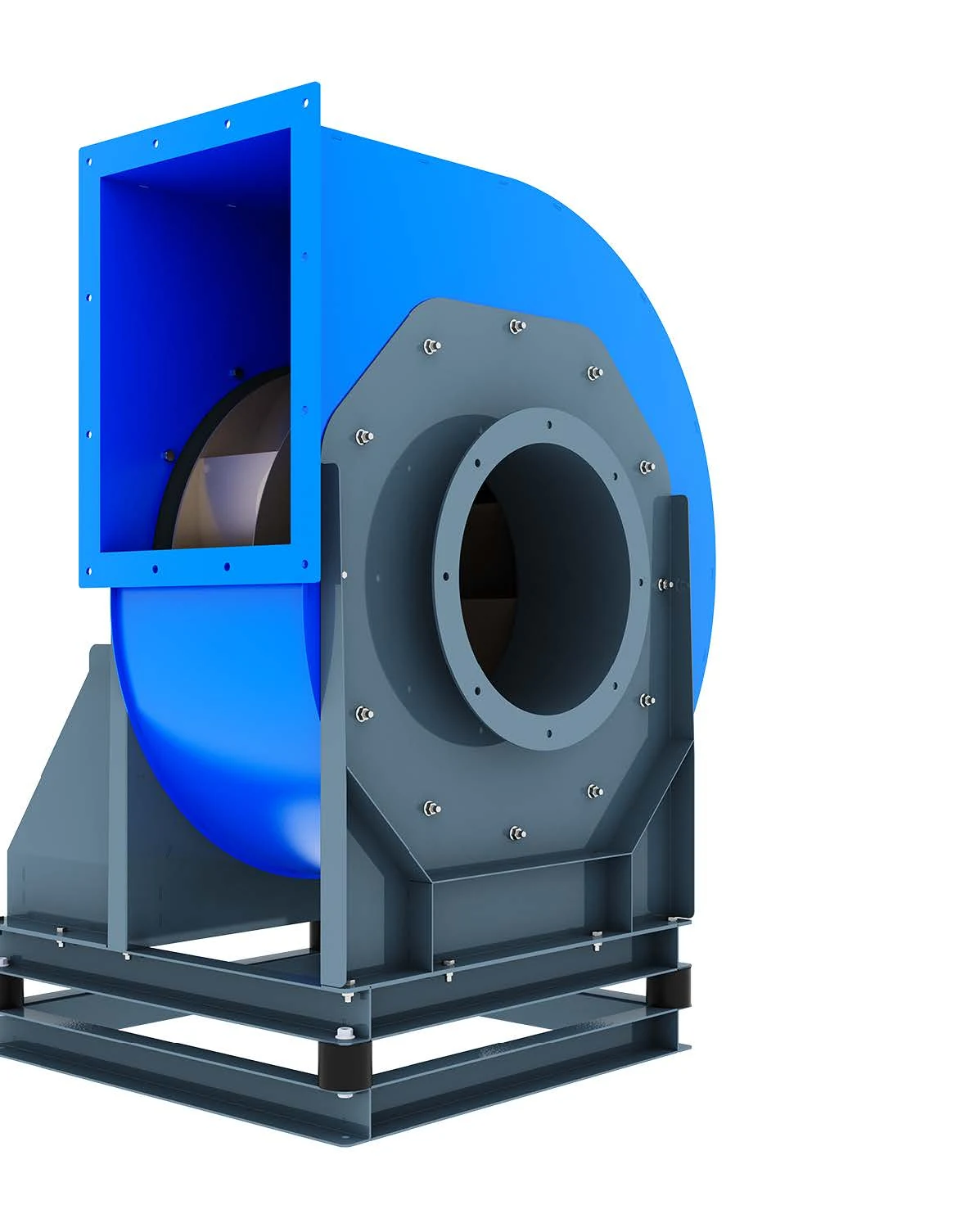

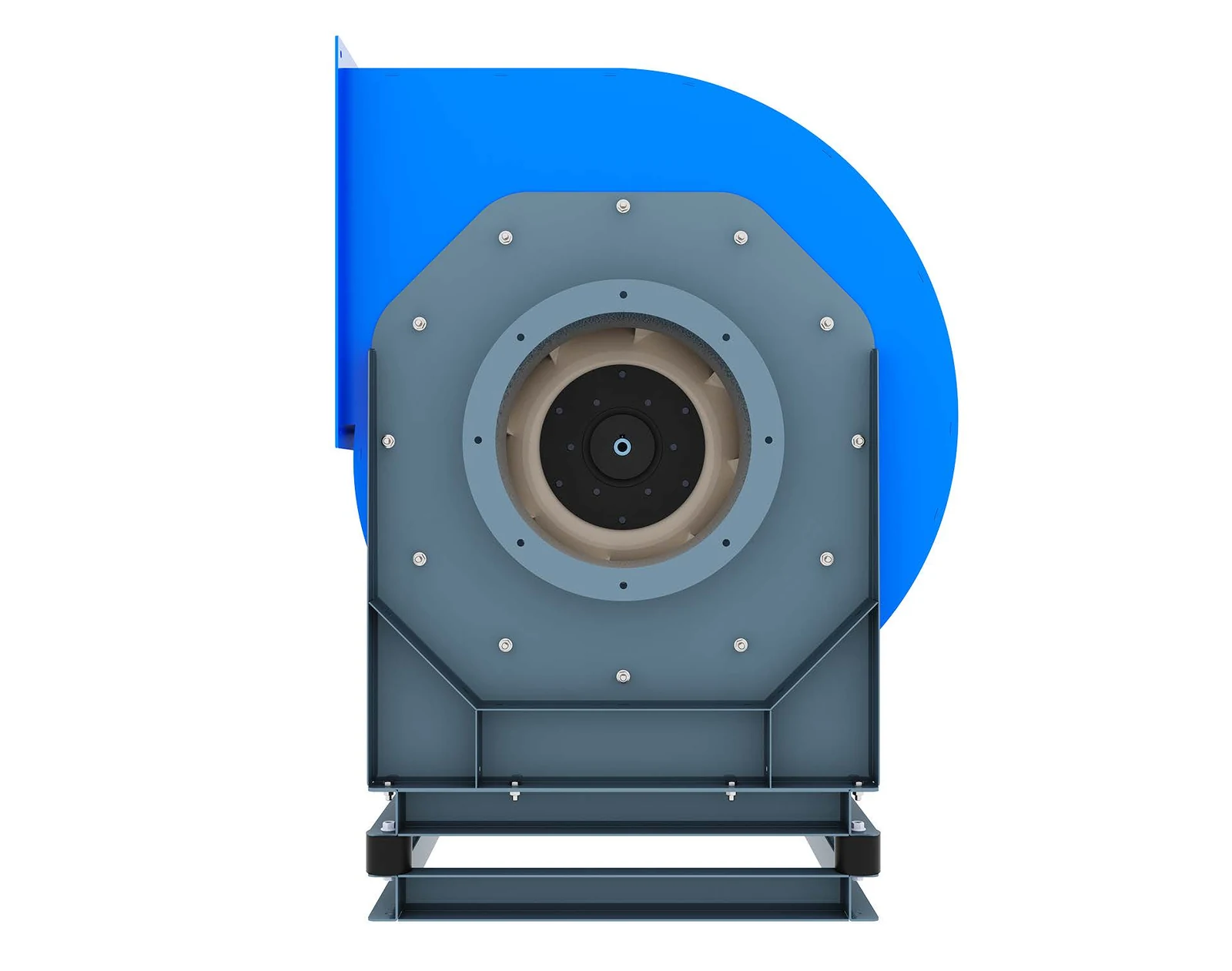

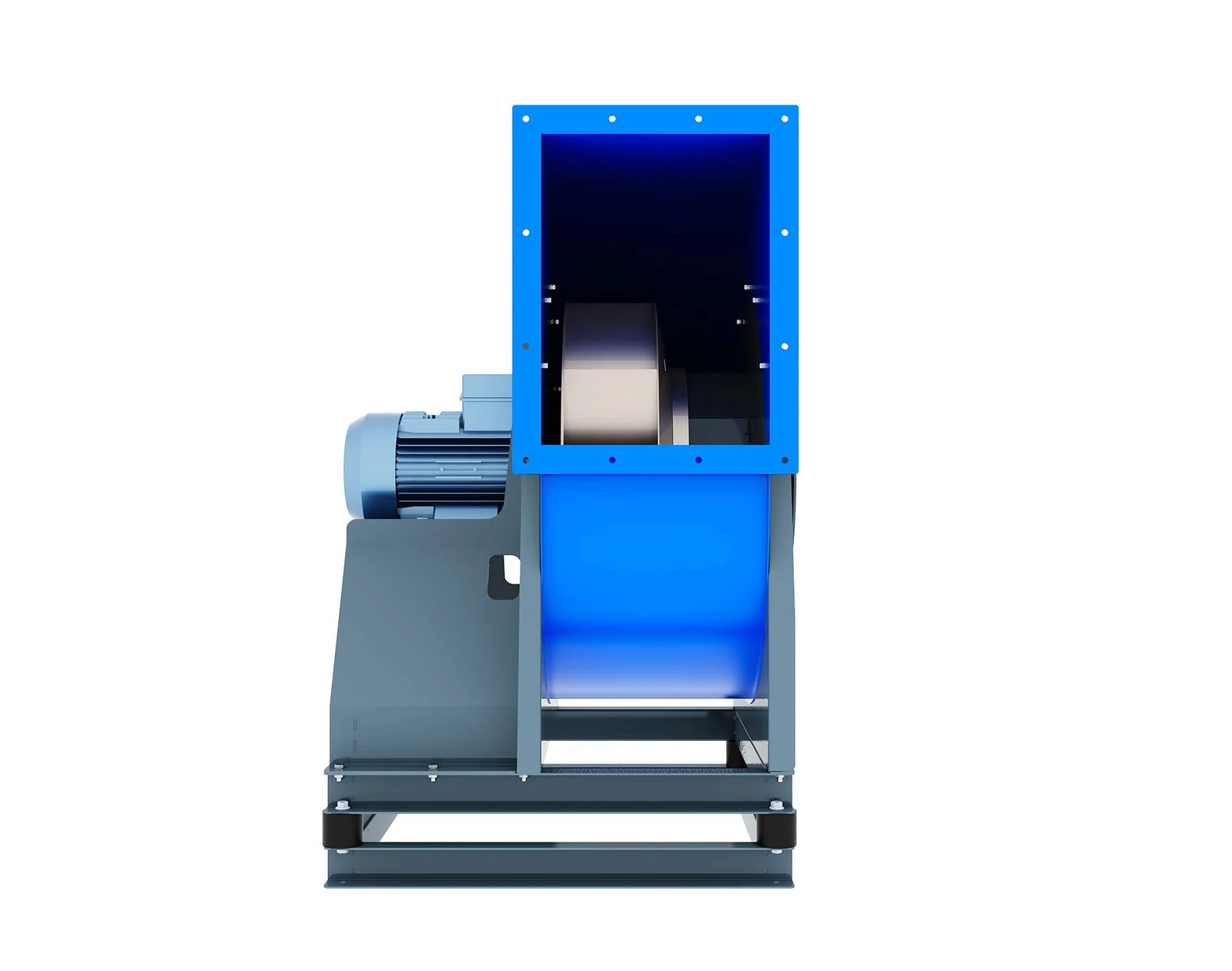

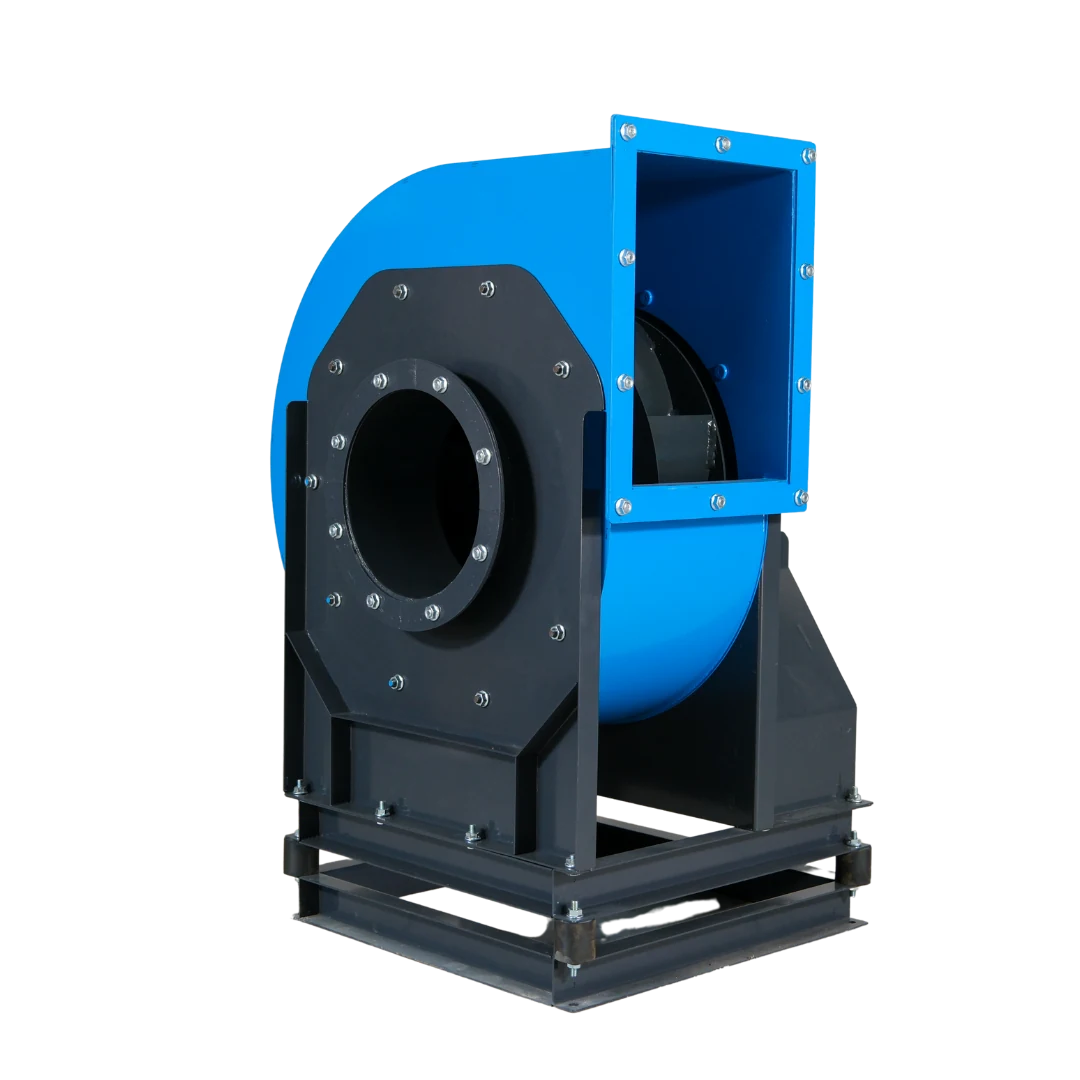

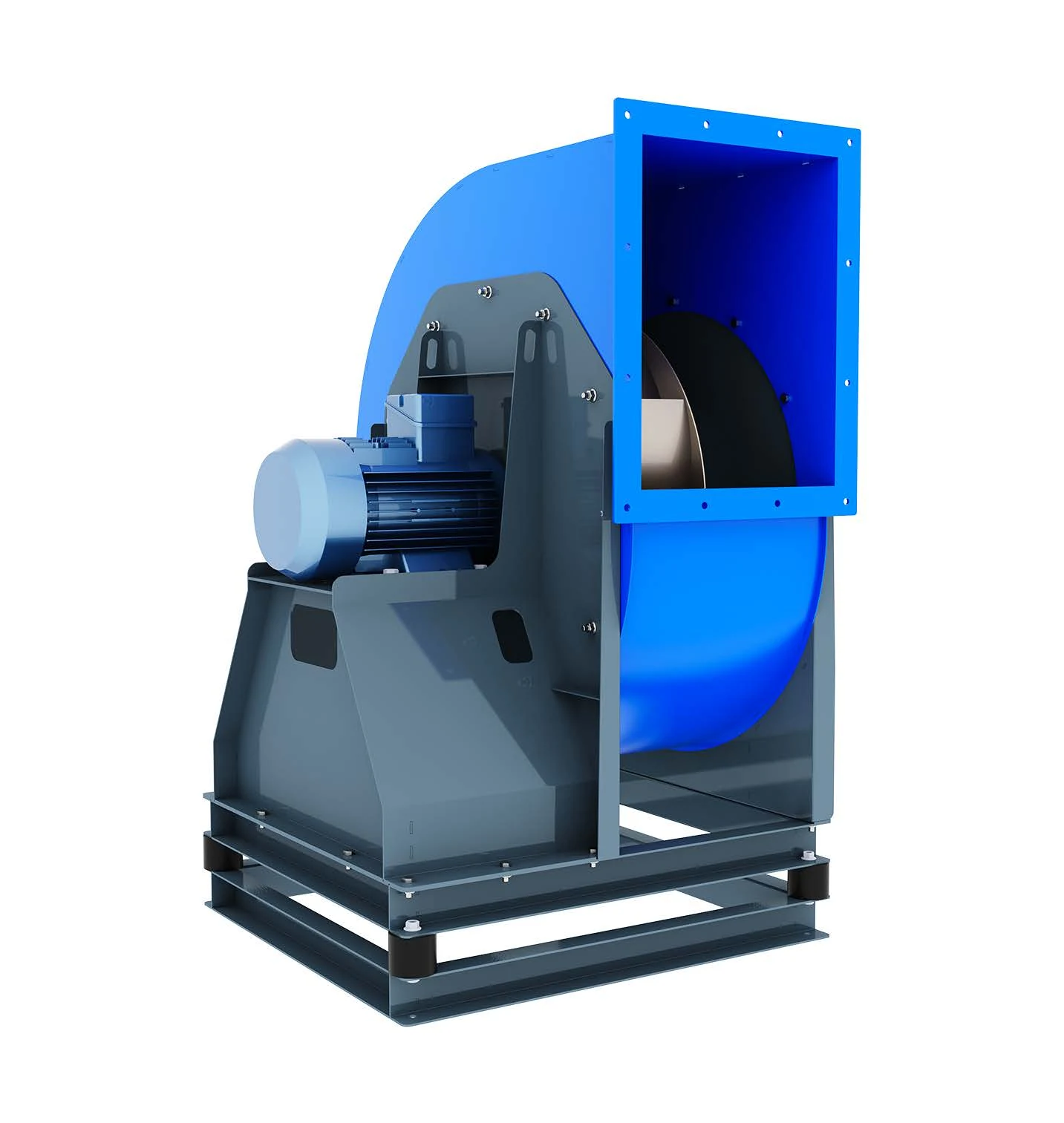

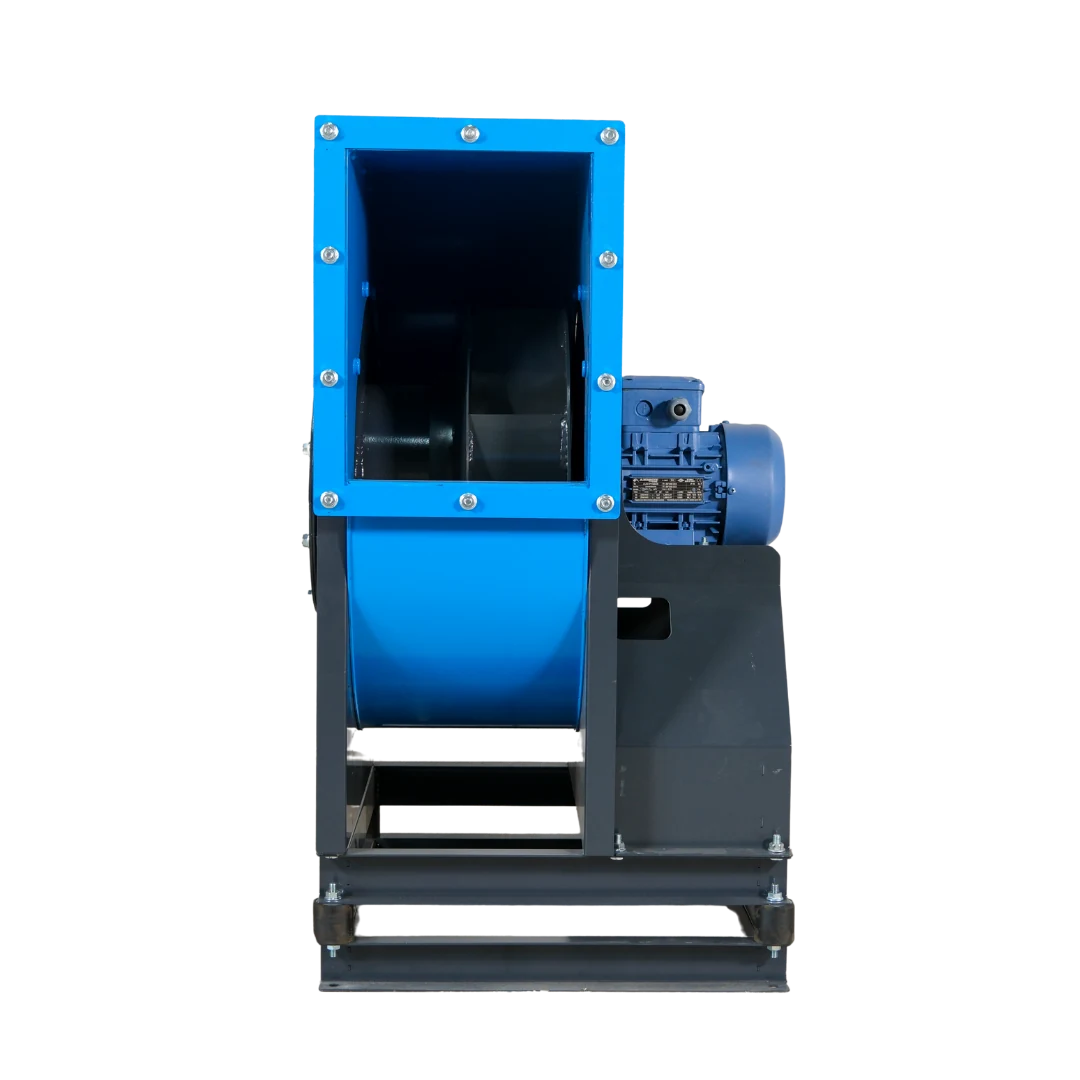

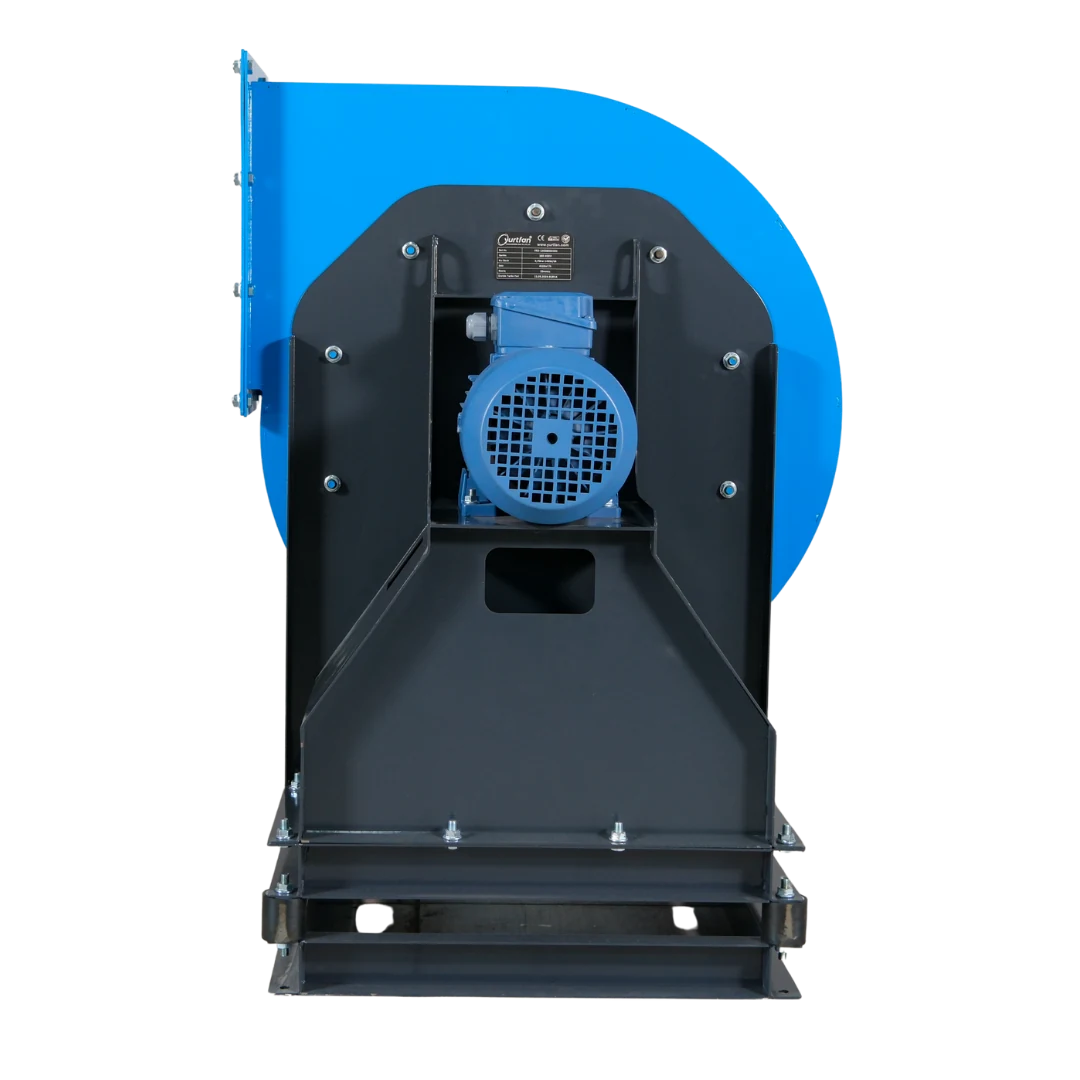

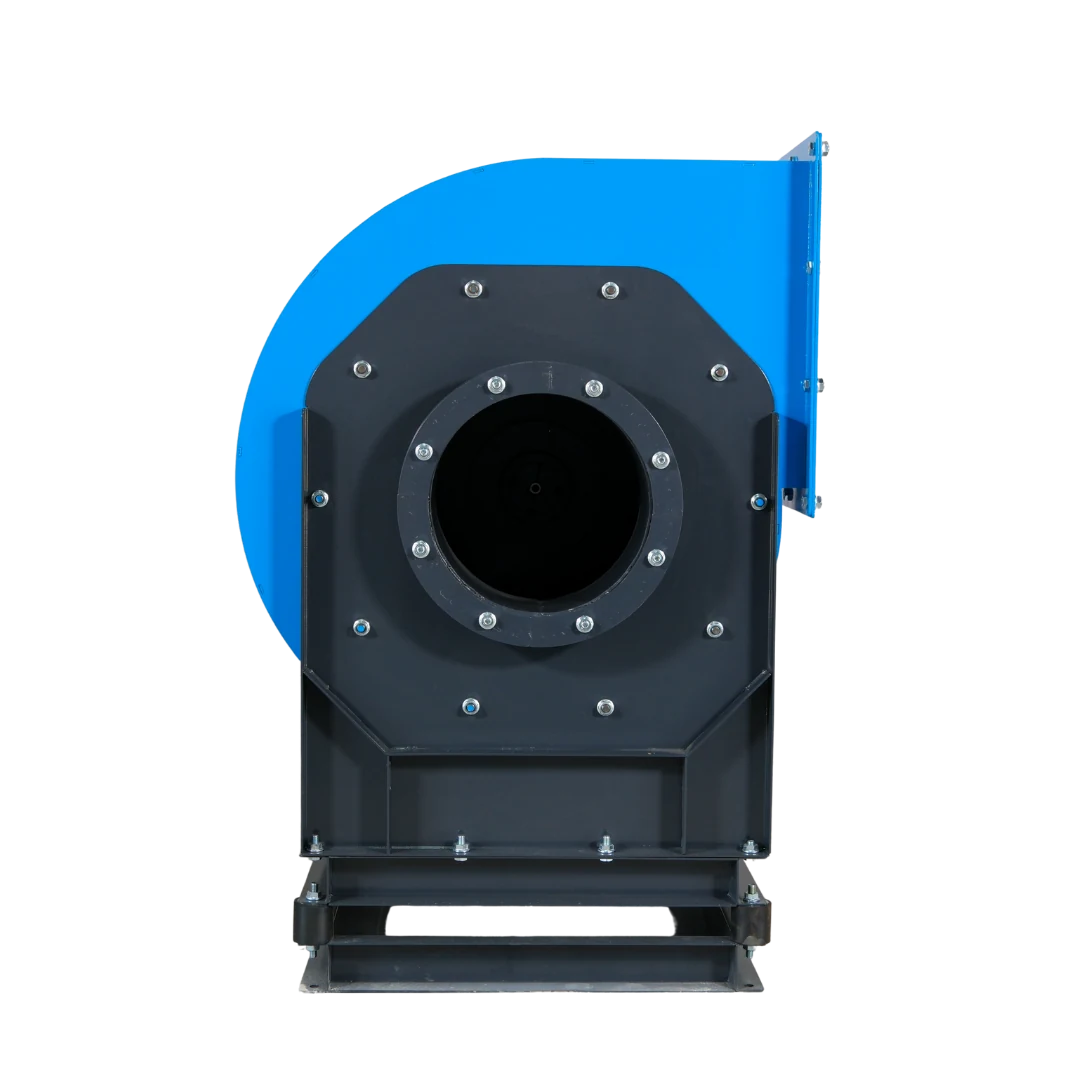

YRD 80 Serisi
YRD 80 Serisi
YRD 80 Serisi
YRD 80 Serisi
YRD 80 Serisi
YRD 80 Serisi
YRD 80 Serisi
YRD 80 Serisi

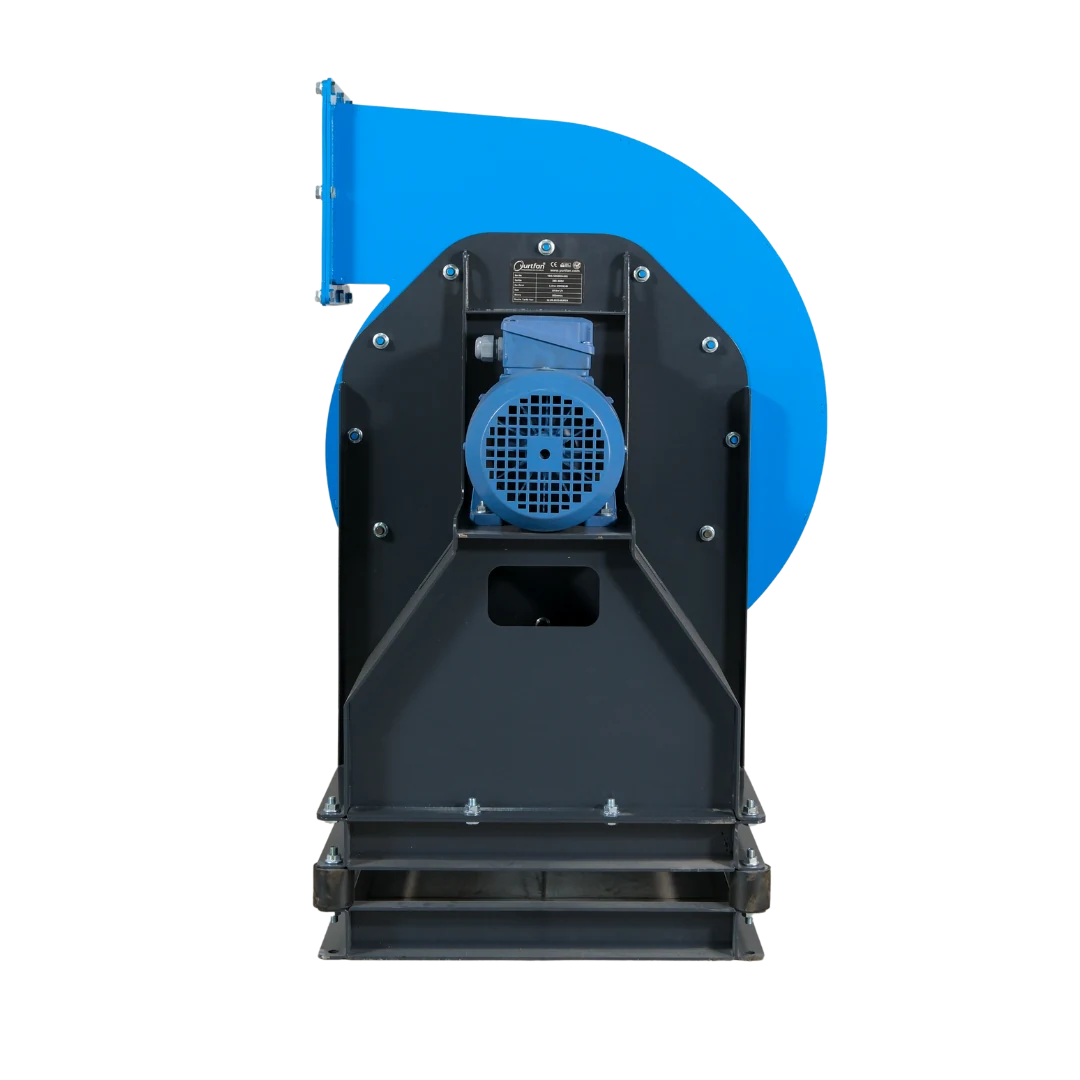

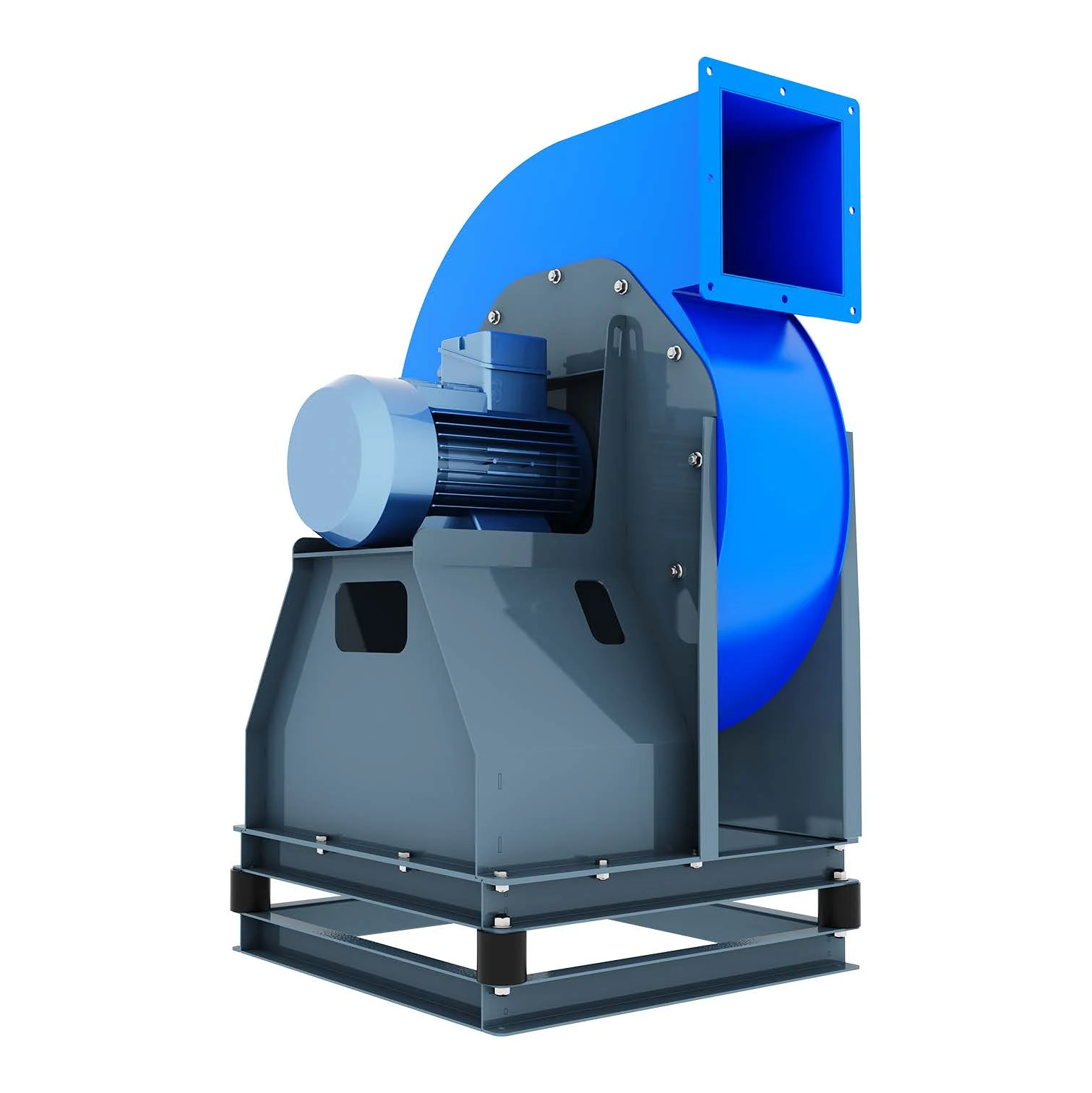

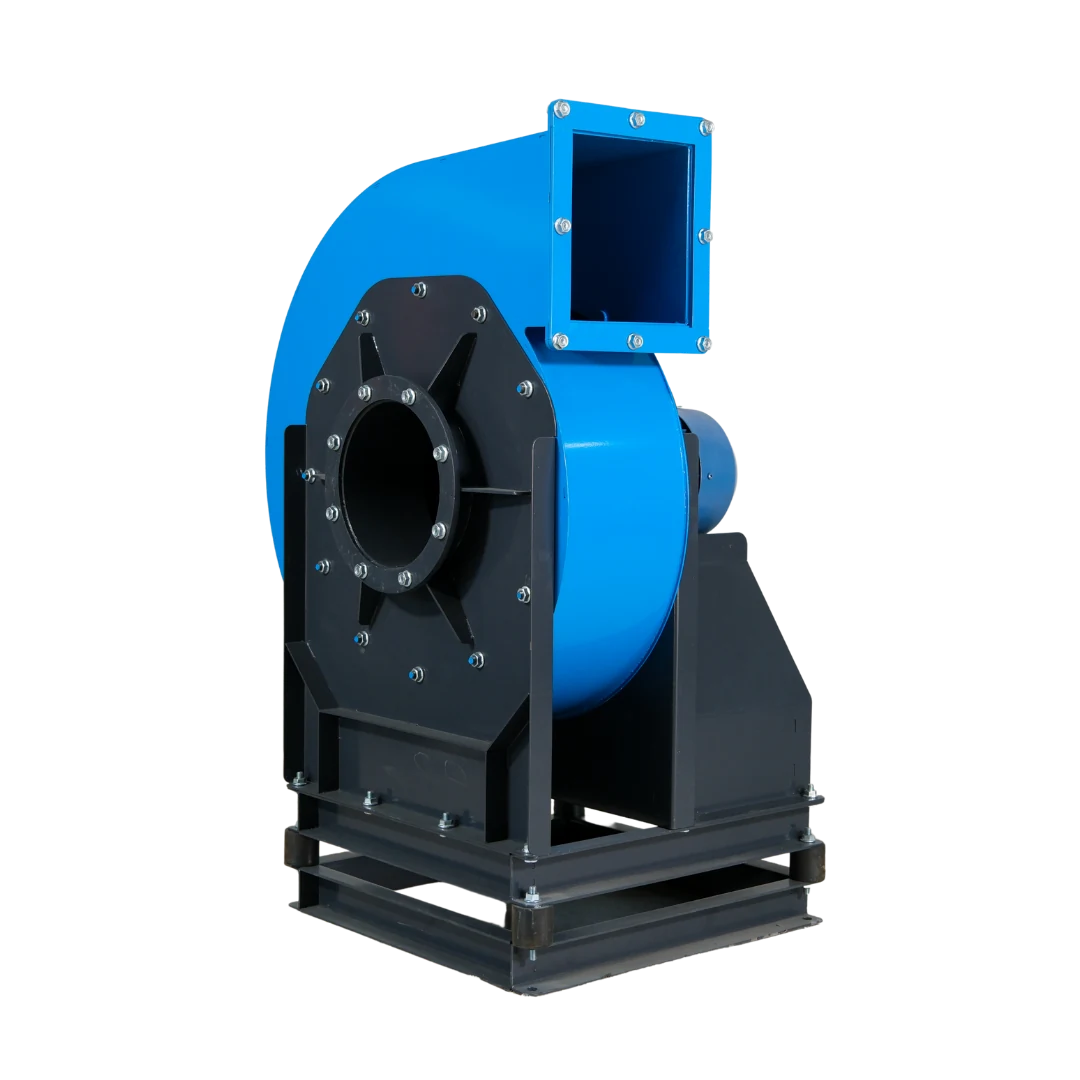

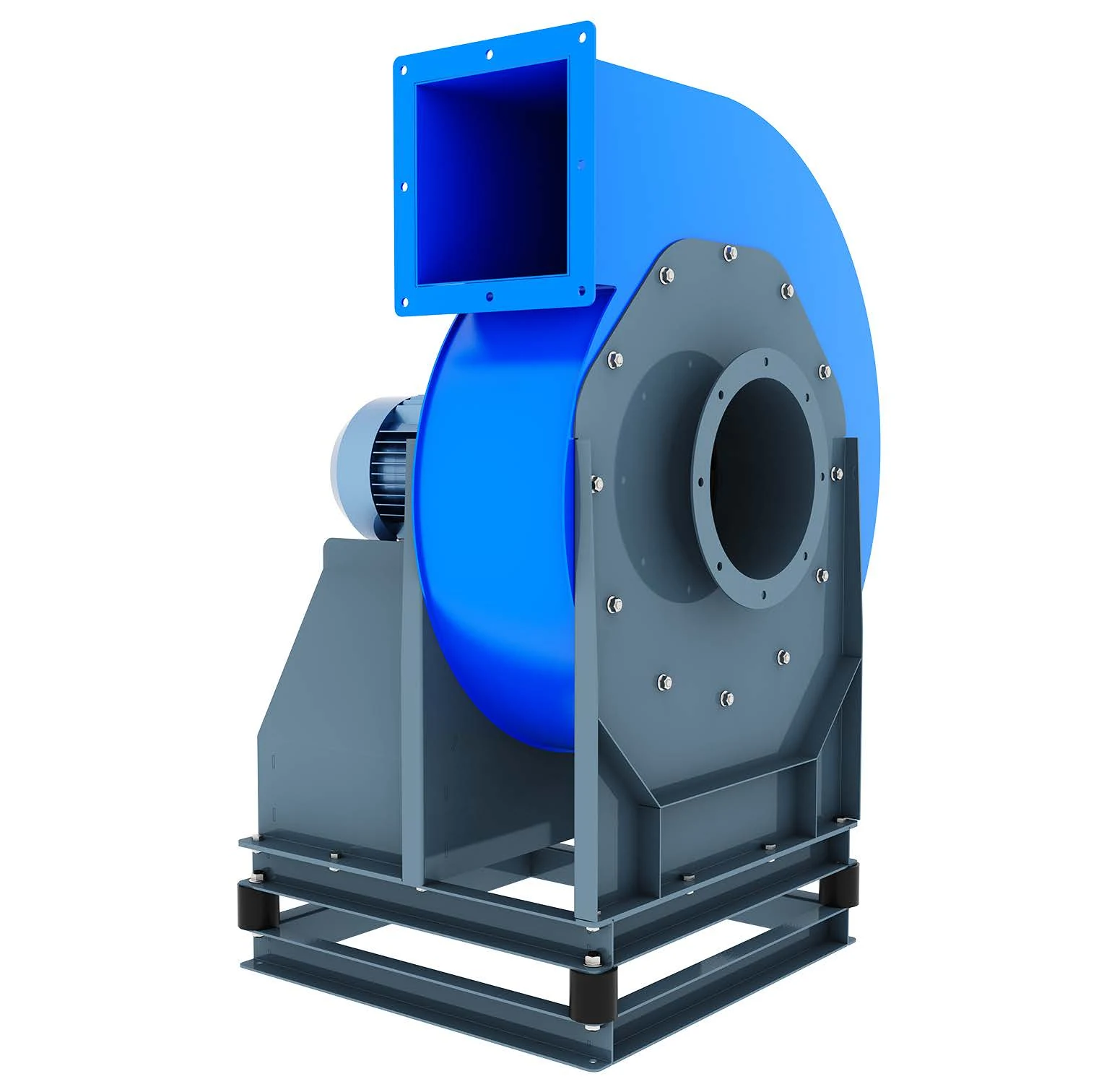

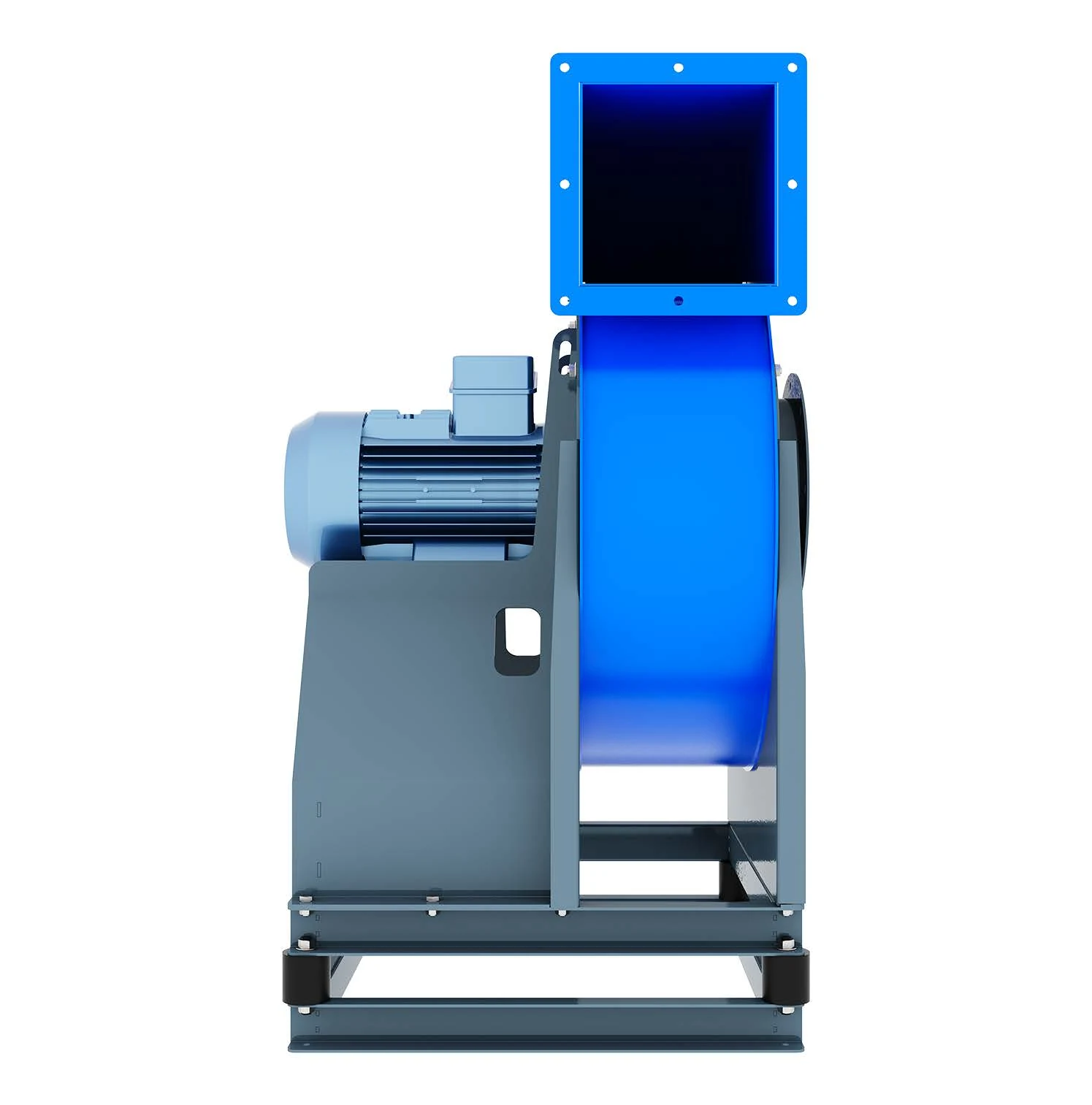

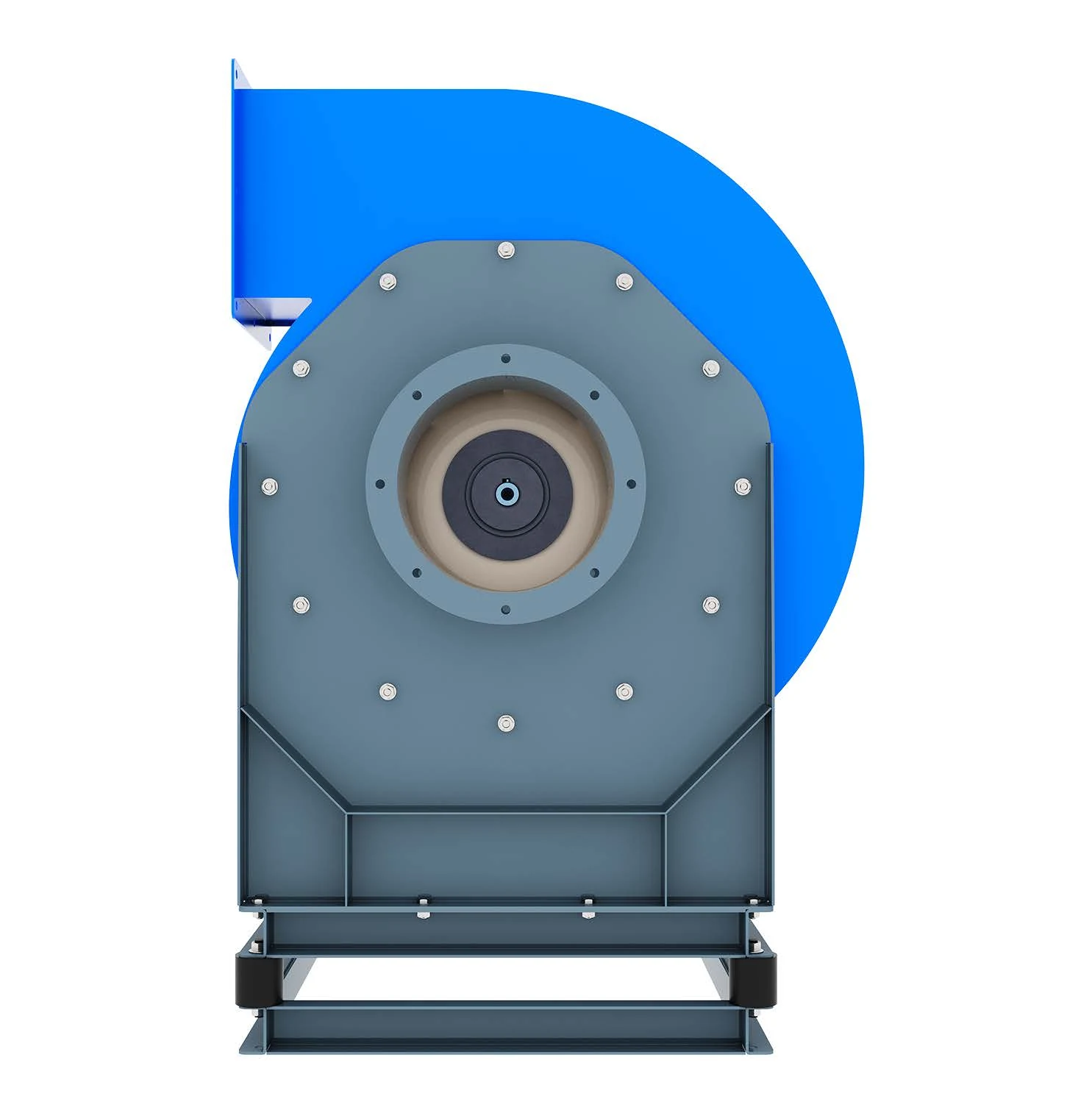

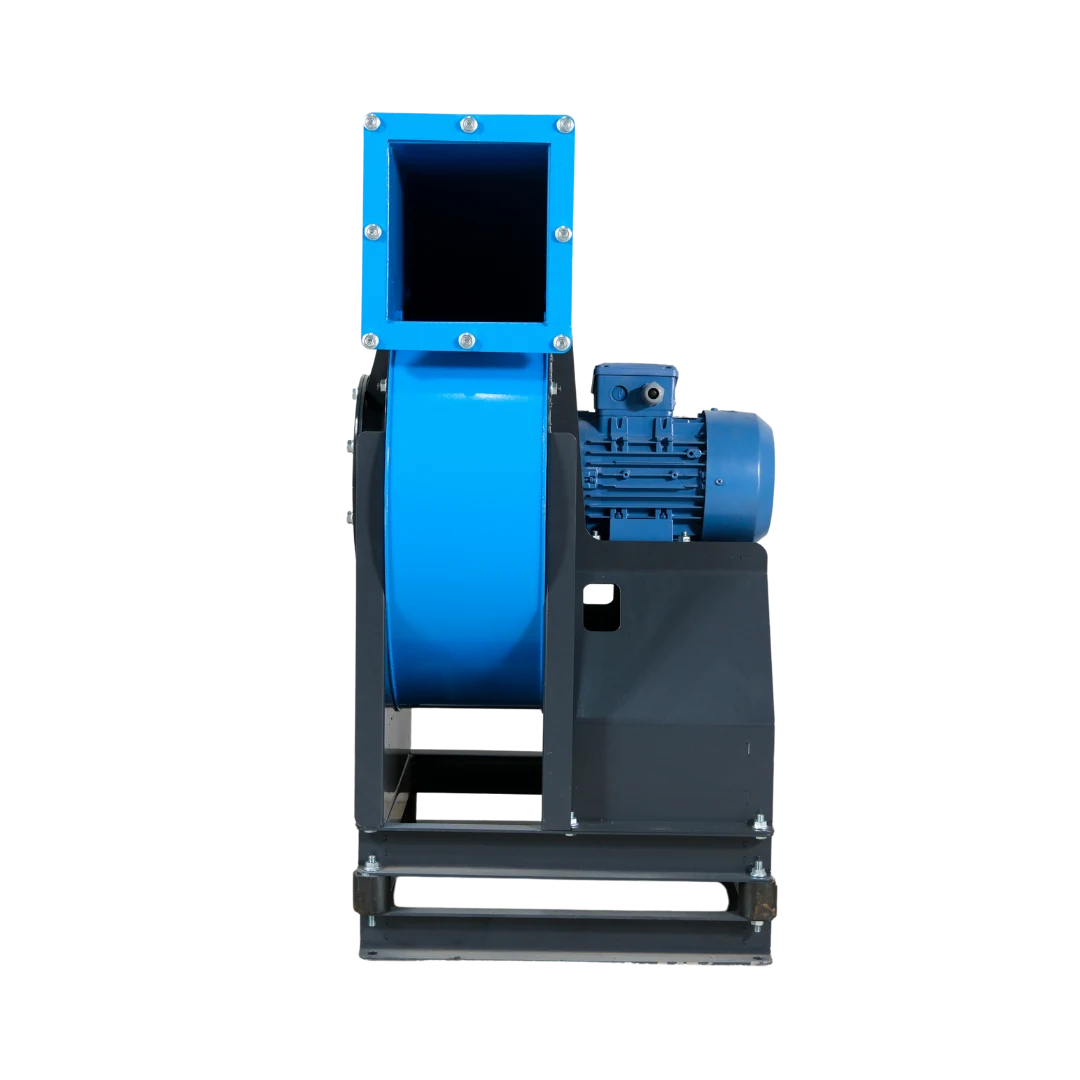

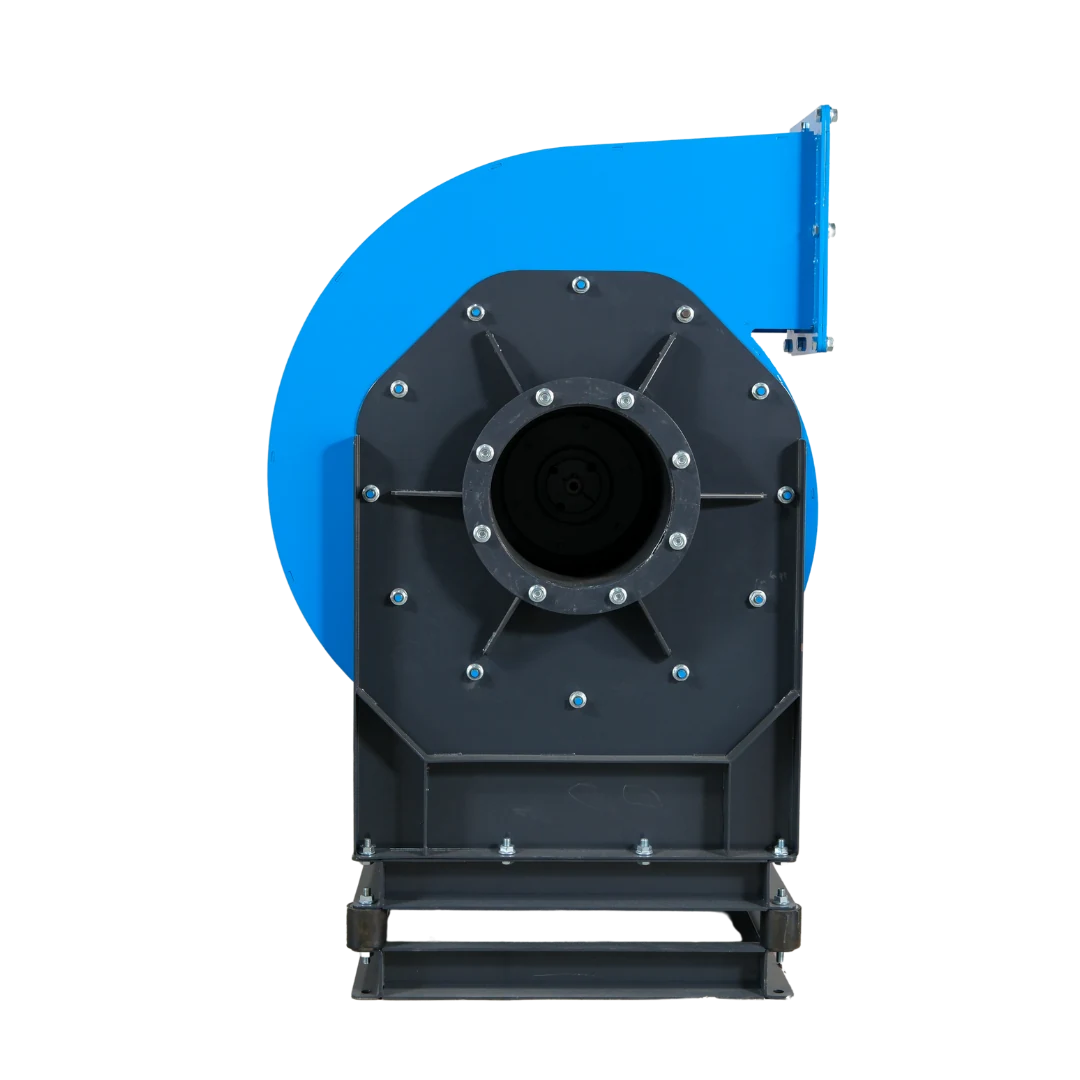

YRO 50 Serisi
YRO 50 Serisi
YRO 50 Serisi
YRO 50 Serisi
YRO 50 Serisi
YRO 50 Serisi
YRO 50 Serisi
YRO 50 SerisiBu seri için yeni ürün görseli henüz eklenmedi.
Katalog değerleri · Deniz seviyesi · 20 °C hava
Teknik Değerler
Tablodan modeli seçin, kesişim çizgisini sağa-sola sürükleyin.
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| 1.965 | 321 | 0,37 | 1.500 | |
| 2.766 | 454 | 0,55 | 1.500 | |
| 3.270 | 508 | 0,75 | 1.500 | |
| 4.200 | 600 | 1,10 | 1.500 | |
| 5.002 | 674 | 1,50 | 1.500 | |
| 6.222 | 780 | 2,20 | 1.500 | |
| 7.627 | 893 | 3,00 | 1.500 | |
| 9.016 | 998 | 4,00 | 1.500 | |
| 11.190 | 1.174 | 5,50 | 1.500 | |
| 13.251 | 1.314 | 7,50 | 1.500 | |
| 16.795 | 1.539 | 11,00 | 1.500 | |
| 20.258 | 1.752 | 15,00 | 1.500 | |
| 22.897 | 1.901 | 18,50 | 1.500 | |
| 25.757 | 2.057 | 22,00 | 1.500 | |
| 30.715 | 2.313 | 30,00 | 1.500 | |
| 35.215 | 2.533 | 37,00 | 1.500 | |
| 39.567 | 2.738 | 45,00 | 1.500 | |
| 45.493 | 3.005 | 55,00 | 1.500 | |
| 54.742 | 3.400 | 75,00 | 1.500 | |
| 1.805 | 855 | 0,75 | 3.000 | |
| 2.295 | 1.004 | 1,10 | 3.000 | |
| 2.759 | 1.143 | 1,50 | 3.000 | |
| 3.544 | 1.350 | 2,20 | 3.000 | |
| 4.301 | 1.536 | 3,00 | 3.000 | |
| 5.248 | 1.794 | 4,00 | 3.000 | |
| 6.229 | 2.012 | 5,50 | 3.000 | |
| 7.560 | 2.289 | 7,50 | 3.000 | |
| 9.337 | 2.635 | 11,00 | 3.000 | |
| 11.373 | 3.005 | 15,00 | 3.000 | |
| 13.428 | 3.387 | 18,50 | 3.000 |
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| 1.883 | 1.780 | 1,10 | 3.000 | |
| 2.297 | 2.032 | 1,50 | 3.000 | |
| 2.973 | 2.413 | 2,20 | 3.000 | |
| 3.547 | 2.734 | 3,00 | 3.000 | |
| 4.305 | 3.110 | 4,00 | 3.000 | |
| 5.208 | 3.572 | 5,50 | 3.000 | |
| 6.235 | 4.074 | 7,50 | 3.000 | |
| 7.726 | 4.699 | 11,00 | 3.000 | |
| 9.469 | 5.406 | 15,00 | 3.000 | |
| 10.415 | 5.761 | 18,50 | 3.000 | |
| 11.422 | 6.127 | 22,00 | 3.000 | |
| 13.627 | 6.892 | 30,00 | 3.000 | |
| 15.456 | 7.495 | 37,00 | 3.000 | |
| 17.440 | 8.124 | 45,00 | 3.000 | |
| 19.588 | 8.778 | 55,00 | 3.000 | |
| 23.548 | 9.924 | 75,00 | 3.000 | |
| 26.162 | 10.645 | 90,00 | 3.000 | |
| 2.222 | 733 | 0,55 | 1.500 | |
| 2.582 | 878 | 0,75 | 1.500 | |
| 3.065 | 984 | 1,10 | 1.500 | |
| 3.997 | 1.175 | 1,50 | 1.500 | |
| 4.866 | 1.340 | 2,20 | 1.500 | |
| 6.120 | 1.561 | 3,00 | 1.500 | |
| 7.264 | 1.750 | 4,00 | 1.500 |
← Buradan bir ürün seçiniz
Tablodan bir model seçildiğinde çalışma eğrisi burada açılacaktır.
YRD 80 ve YRO 50 için çalışma noktası seçimi
YRD 80 ve YRO 50 serileri toplam 54 katalog modelinden oluşur. Seri adını veya motor gücünü tek başına seçim ölçütü olarak kullanmayın. İstenen hava debisini sağlayacak modelin aynı noktada kanal ve proses direncini de karşılaması gerekir. Mevcut hattınıza filtre veya ek kanal bağlanacaksa yeni sistem koşullarını seçimde belirtin.
Seri kartından ilgili tabloya geçin, ardından modeli seçerek çalışma eğrisini açın. Tablo başlıklarındaki m³/h, Pa, kW ve rpm değerleri sırasıyla debi, basınç, motor gücü ve devir bilgisidir. Basınç bilgilerinizi farklı bir birimle iletiyorsanız birimi de yazın; katalog değerleri ile aynı birim üzerinden karşılaştırma yapın.
Bu ürün grubu için teklif hazırlığı
- Prosesin istediği debi ve basınç; varsa mevcut ölçümler.
- Kanal ve filtre yerleşimi, emiş ve çıkış bağlantıları.
- Çalışma sıcaklığı, rakım ve mevcut fanın etiket fotoğrafı.
Yurtfan’ın Bursa Nilüfer NOSAB fabrikasındaki ekibine Türkiye genelindeki projeleriniz için bu bilgileri iletebilirsiniz. Bilinmeyen değerleri tahmin etmek yerine mevcut sistemi açıklamanız yeterlidir.
Ürün adı ve sayfa bağlantısı mesajınıza hazır eklenir. Uygulamanızı kısaca yazın; bilmediğiniz teknik değerleri boş bırakabilirsiniz.
Mesaj taslağı seçtiğiniz uygulamada açılır; göndermeden önce düzenleyebilirsiniz.
Mevcut motor gücüyle aynı fanı seçmek yeterli mi?
Hayır. Aynı motor gücündeki farklı fanlar aynı debi ve basıncı sağlamayabilir. Mevcut fanın modelini ve çalışma noktasını paylaşmanız, uygun seri ve motorun birlikte değerlendirilmesini sağlar.
