← Tüm ürünler
YRD 160 / YRD 120 / YHF
Alçak Basınç Radyal Fanlar
Yüksek debili genel havalandırma ve proses havası çözümleri.
Ex Zone 1–21
Uygulamaya uygun çözüm
Salyangoz ve santrifüj fan çözümleri
Alçak basınçlı radyal fanlar; yüksek hava debisi gereken havalandırma, kurutma ve proses havası uygulamalarında kullanılır. Salyangoz fan veya santrifüj fan olarak da aranan YRD 160, YRD 120 ve YHF serileri, çalışma debisi ve sistem basıncına göre seçilir.
Bu ailedeki ürünler
Fan serisini seçin
Ürün görselleri
Tüm seri görselleri
18 görsel · Bir seri seçildiğinde yalnızca o ürüne ait fotoğraflar gösterilir.

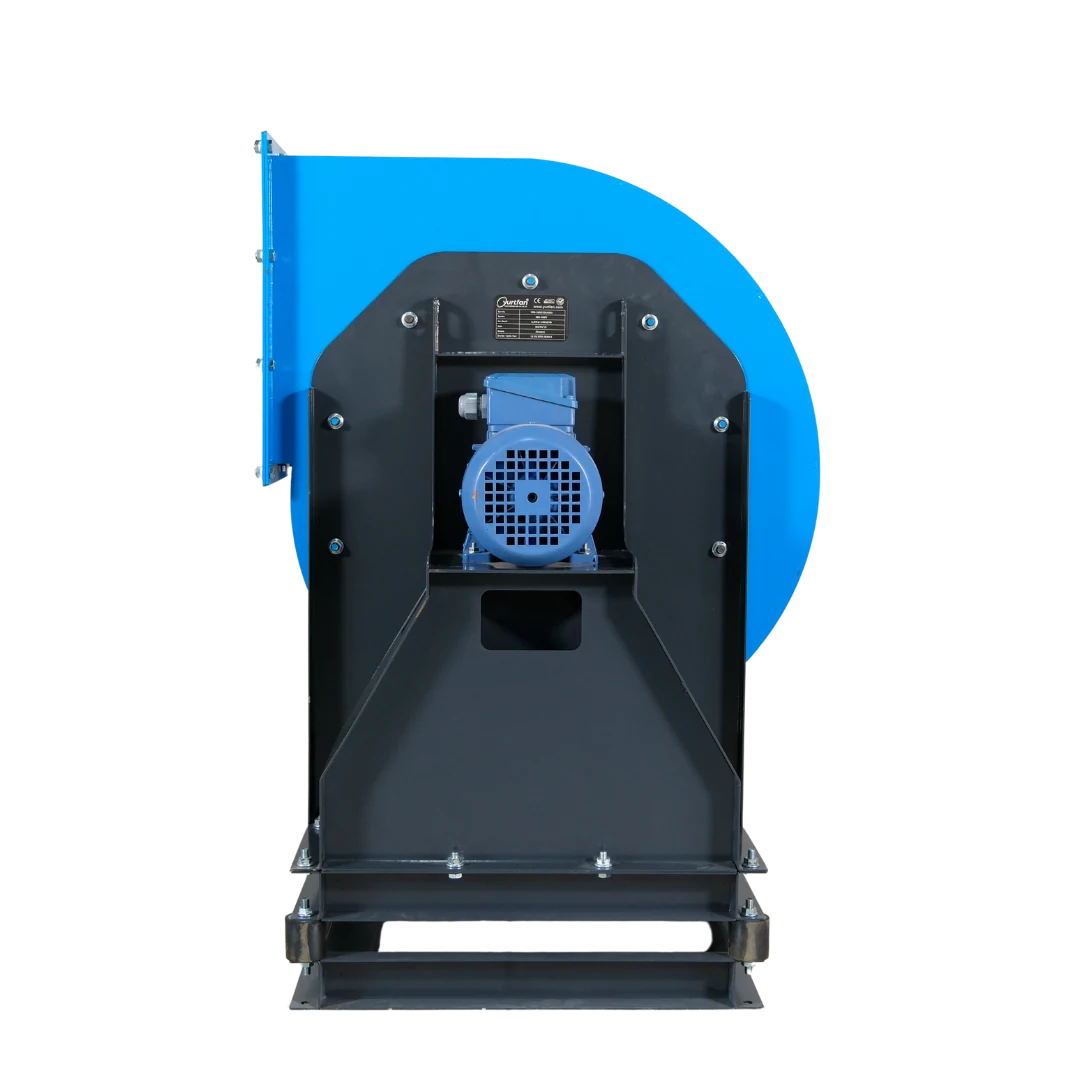

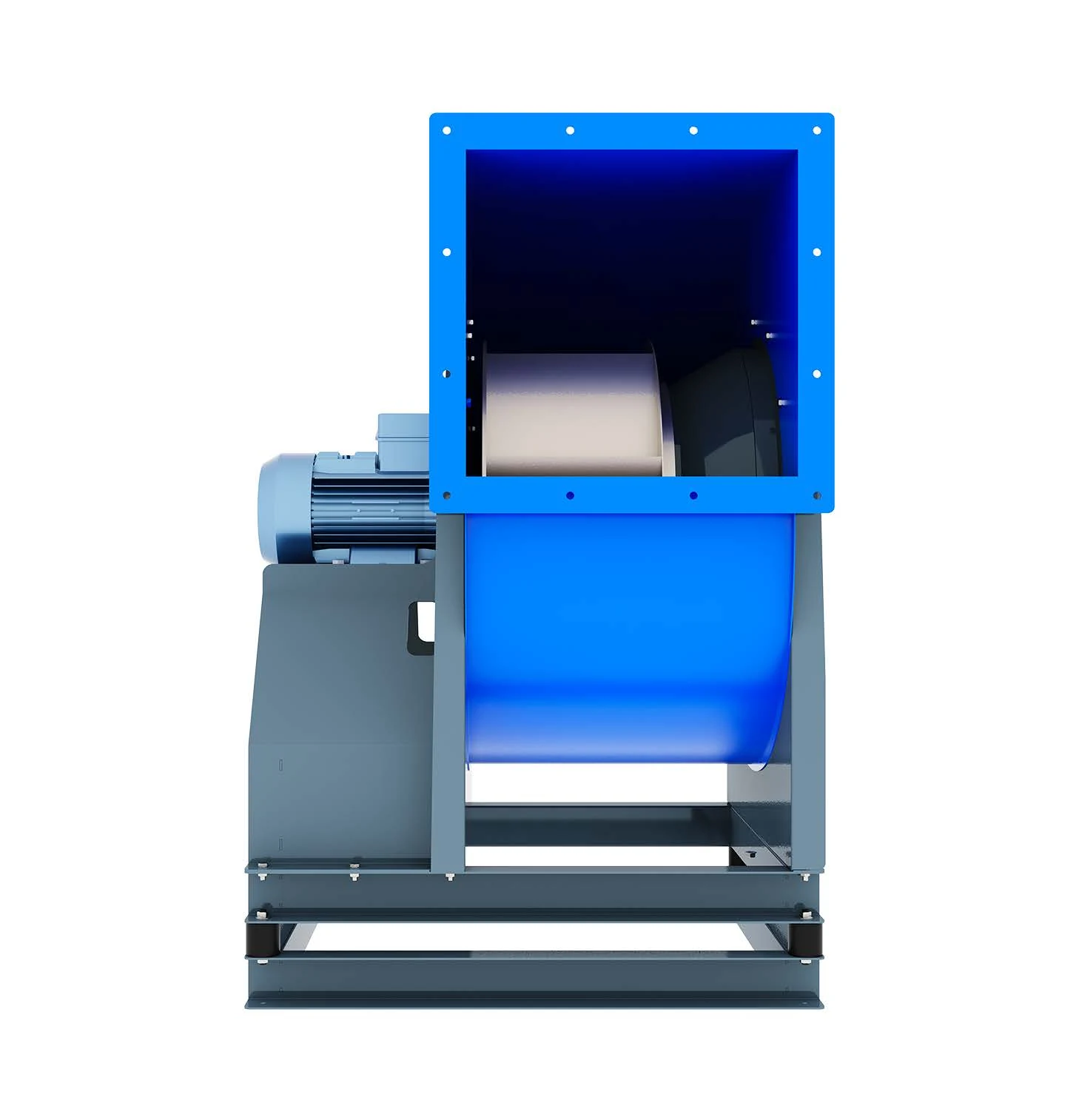

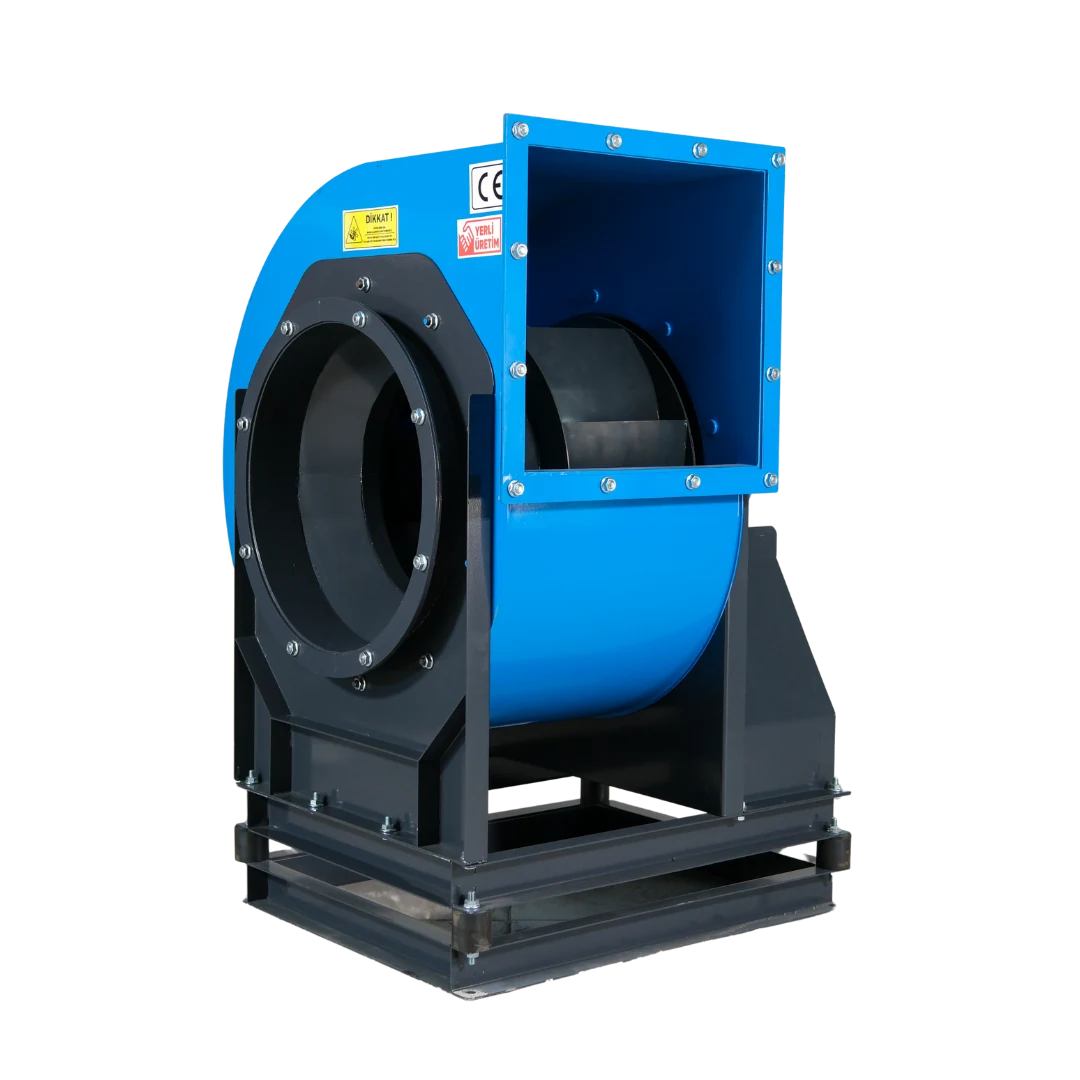

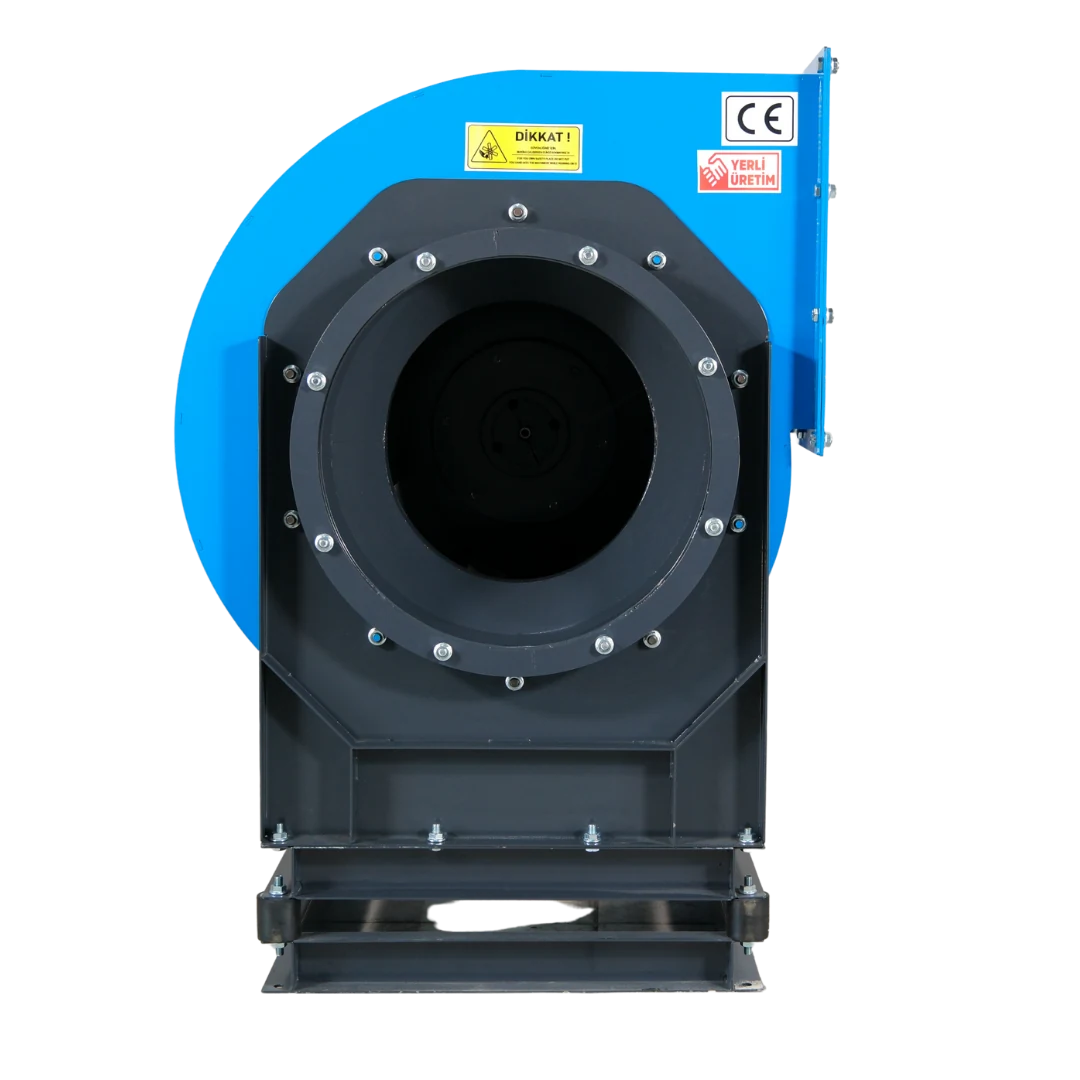

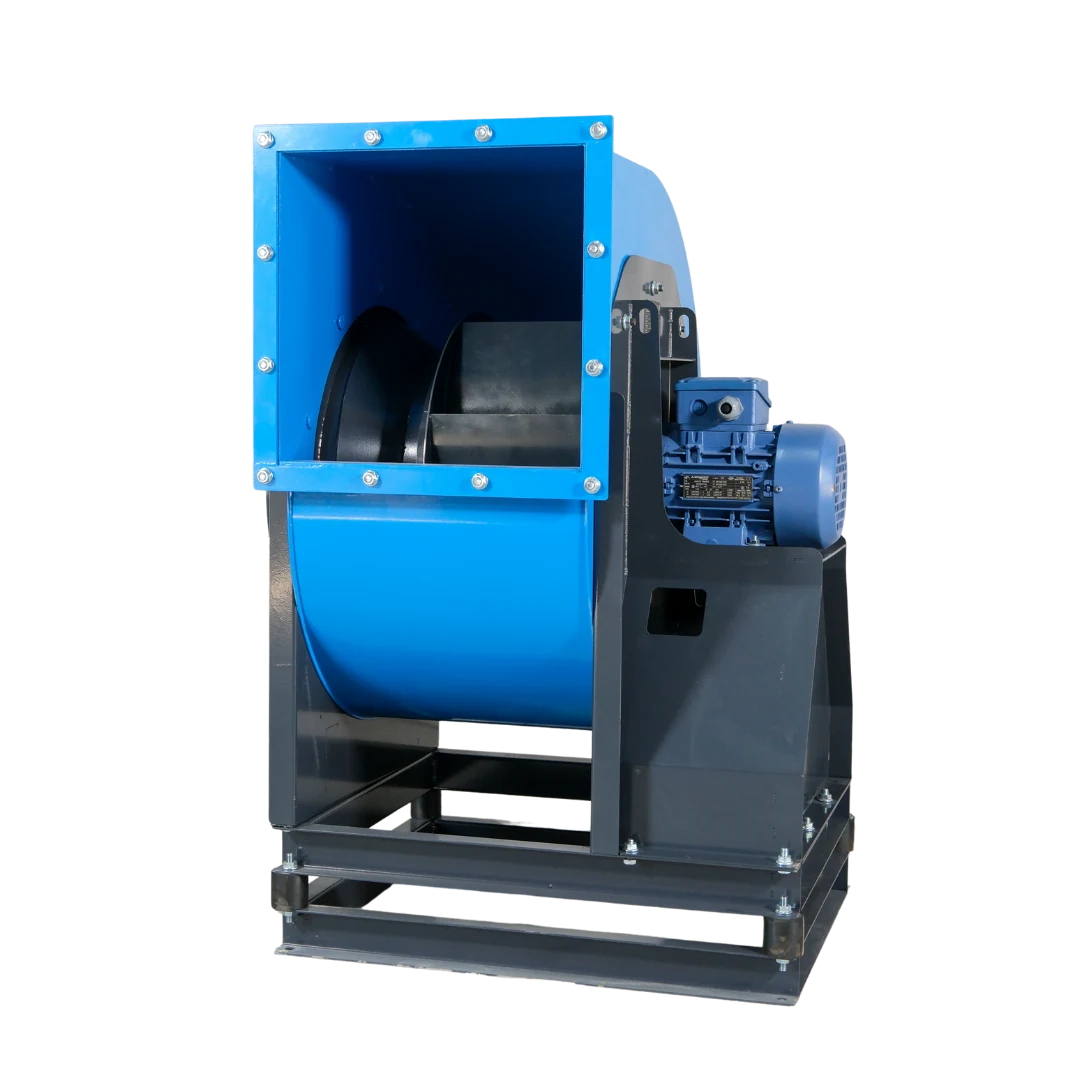

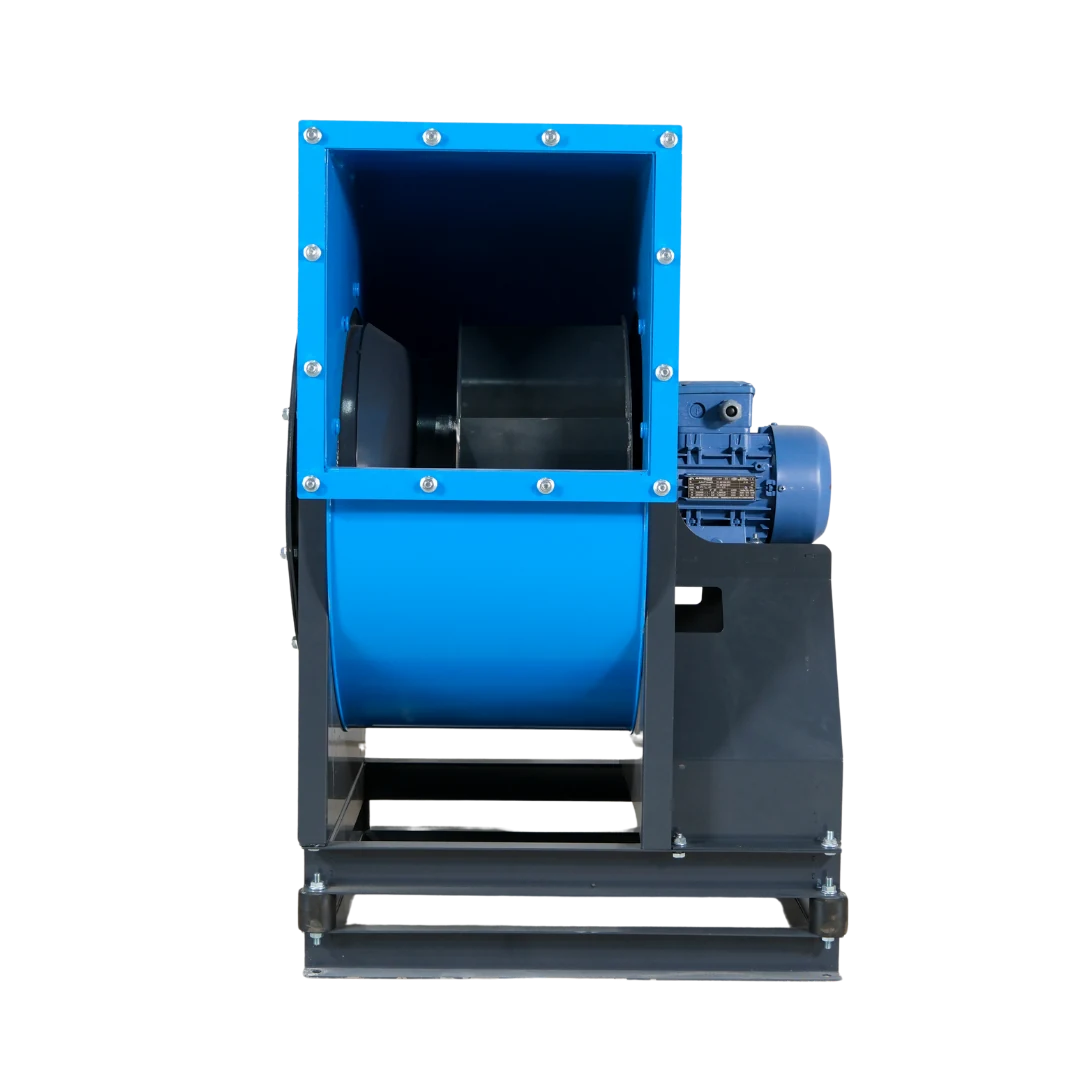

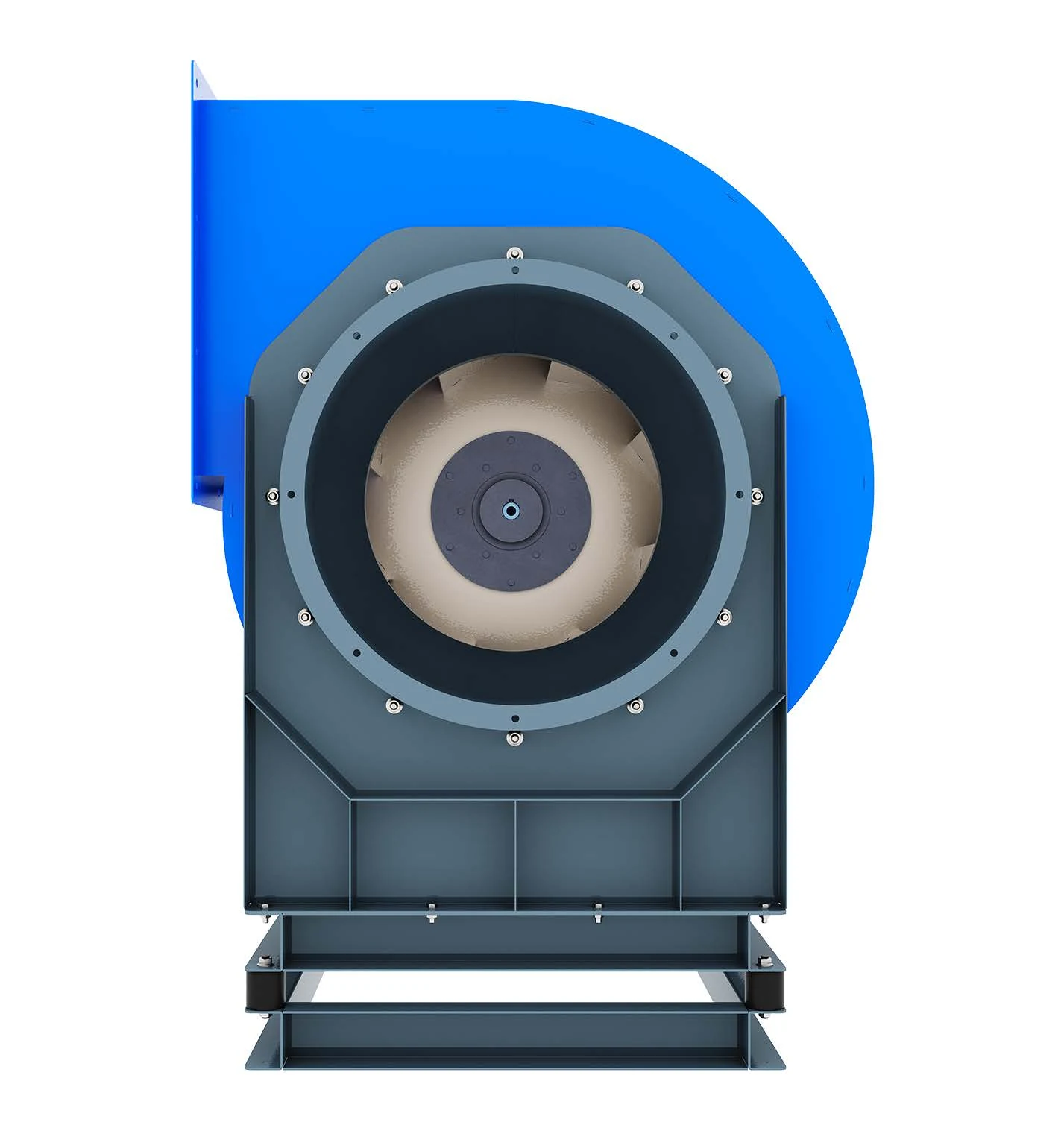

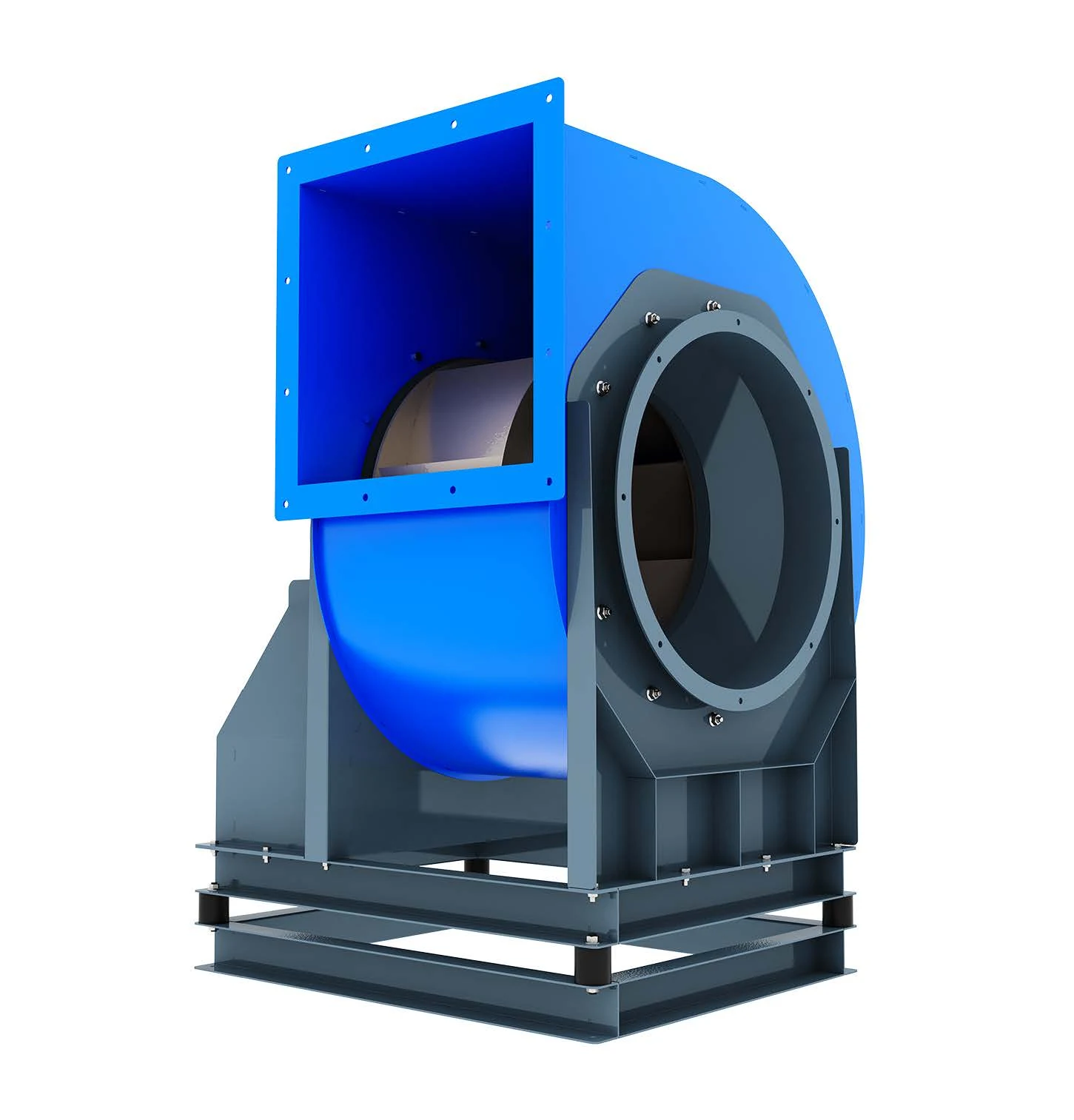

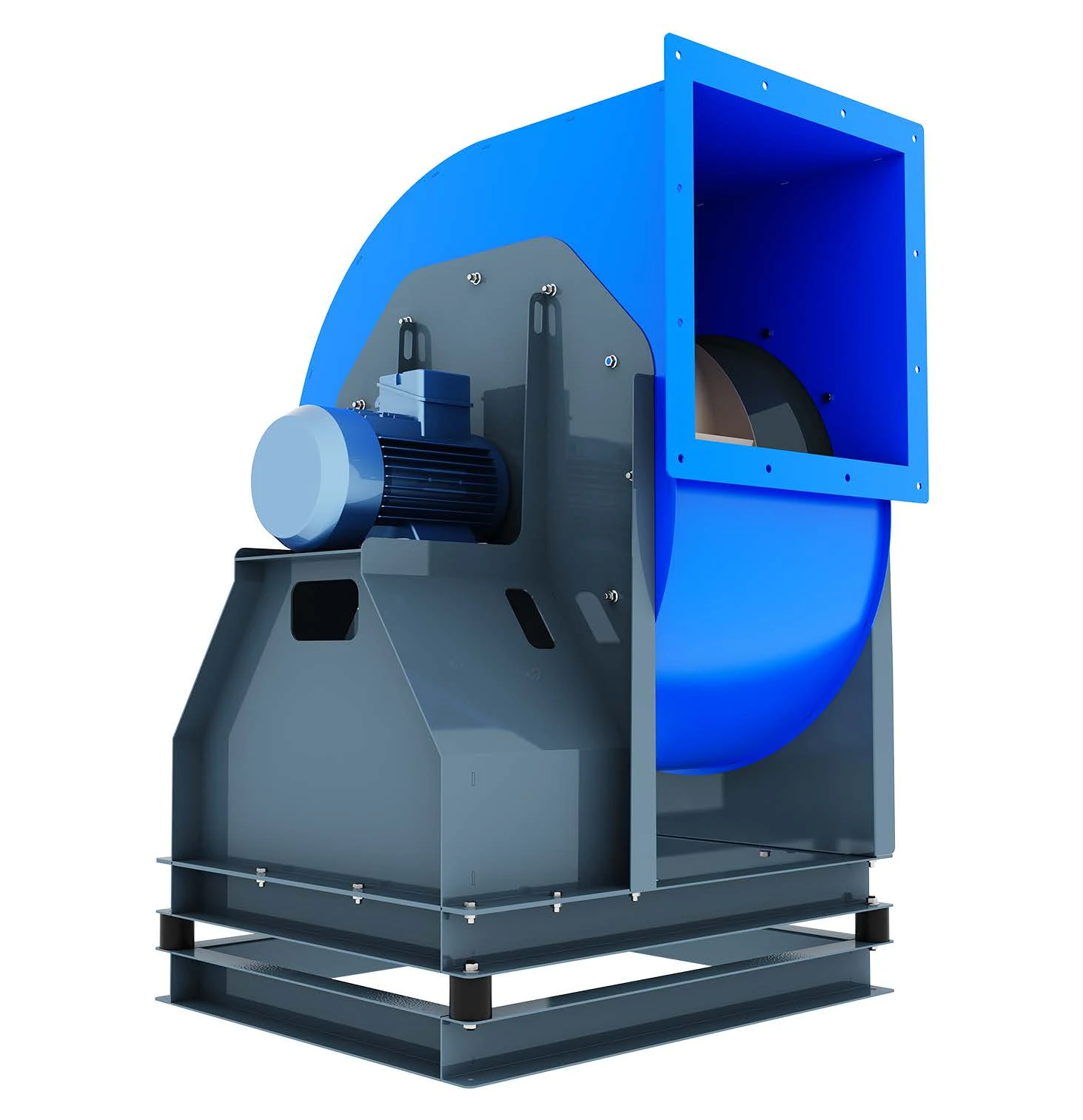

YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi
YRD 160 Serisi

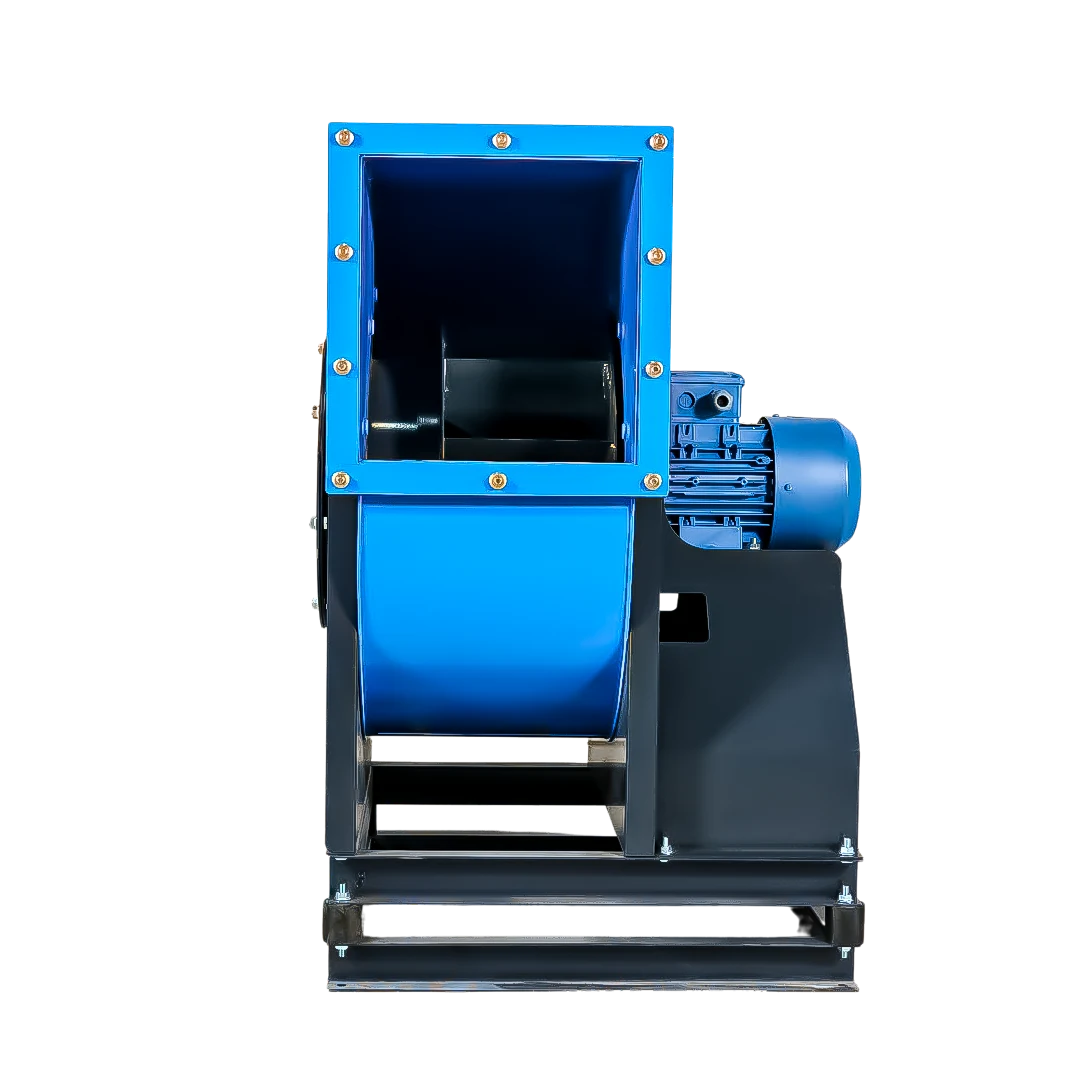

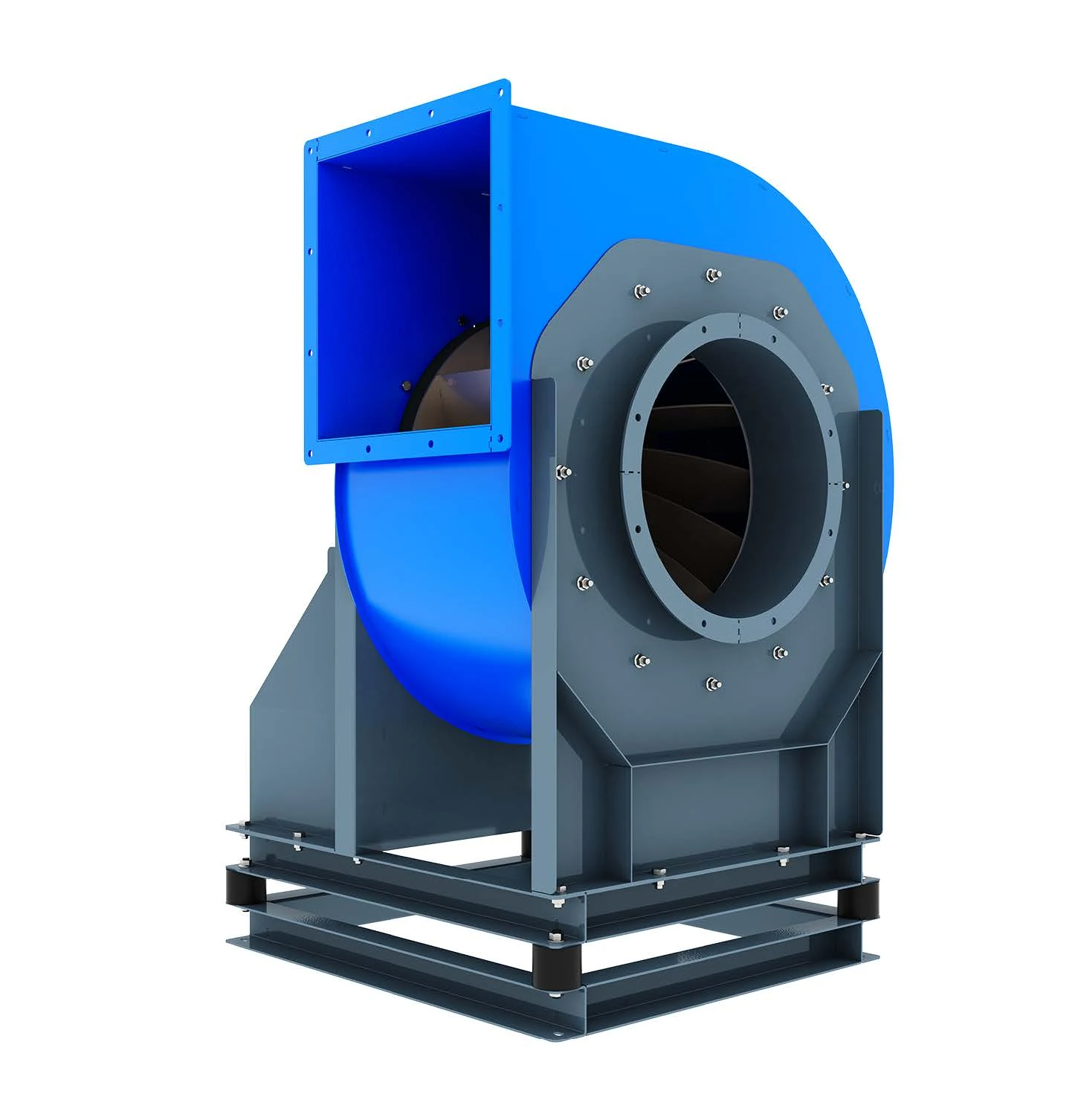

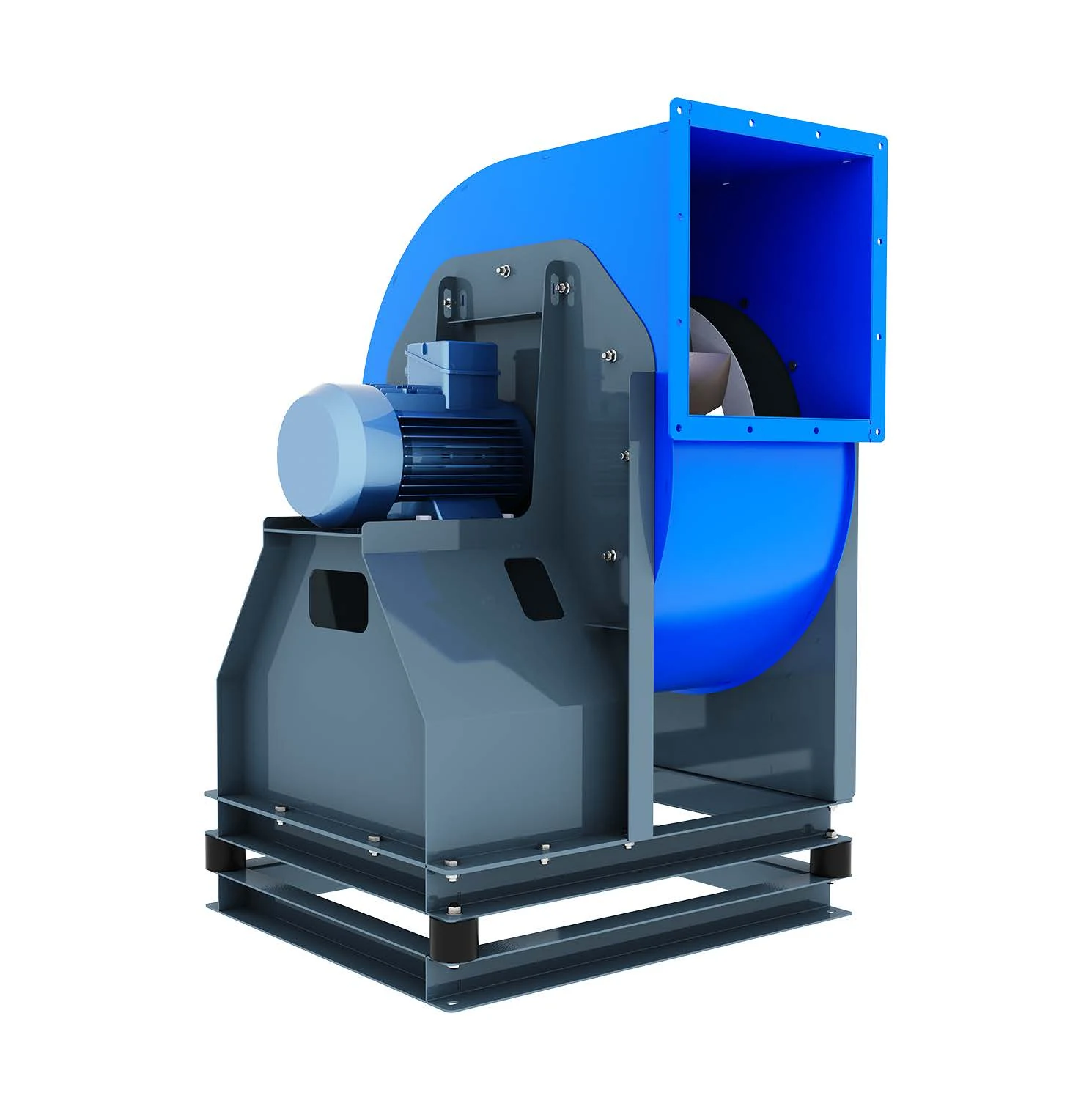

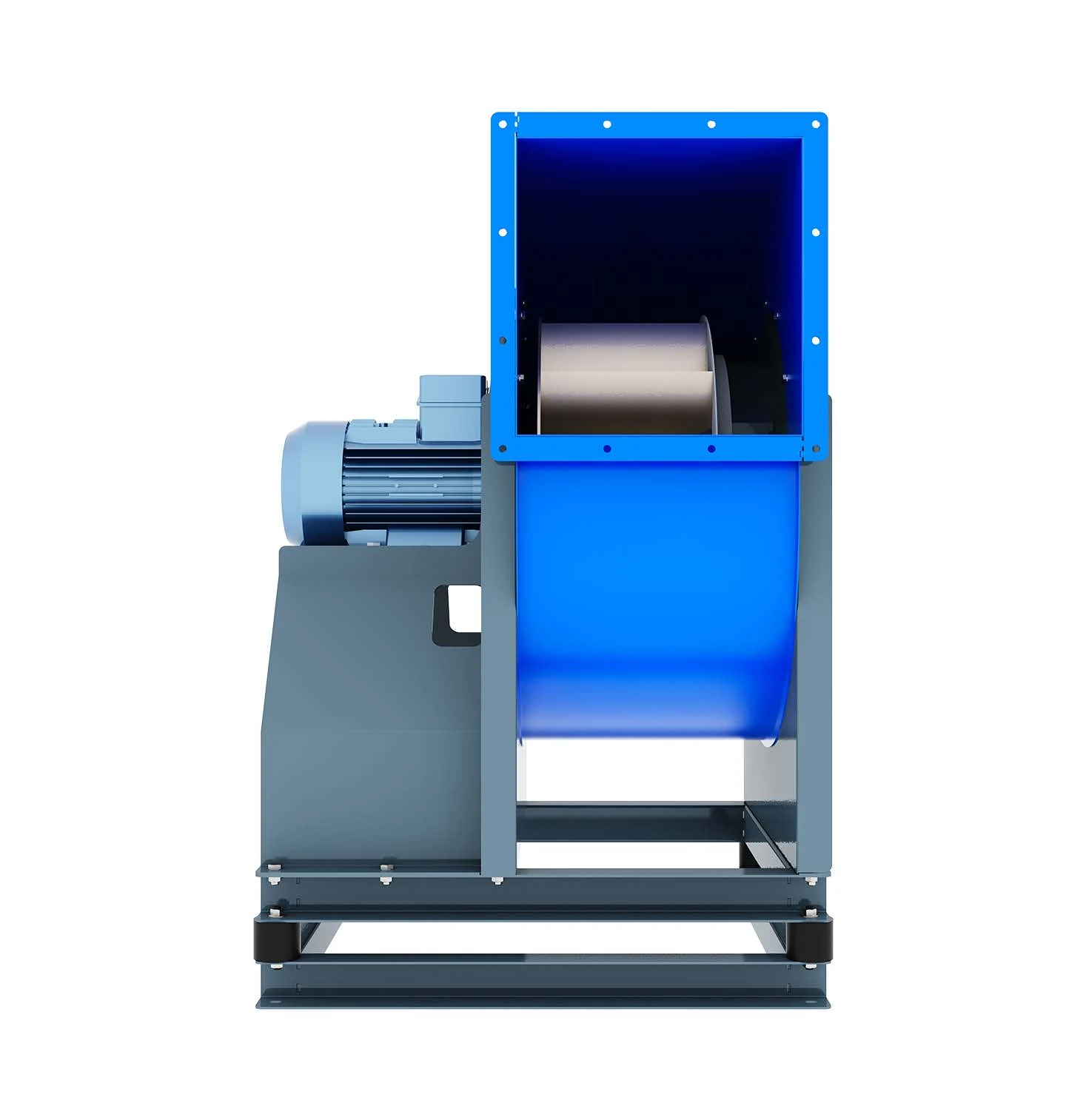

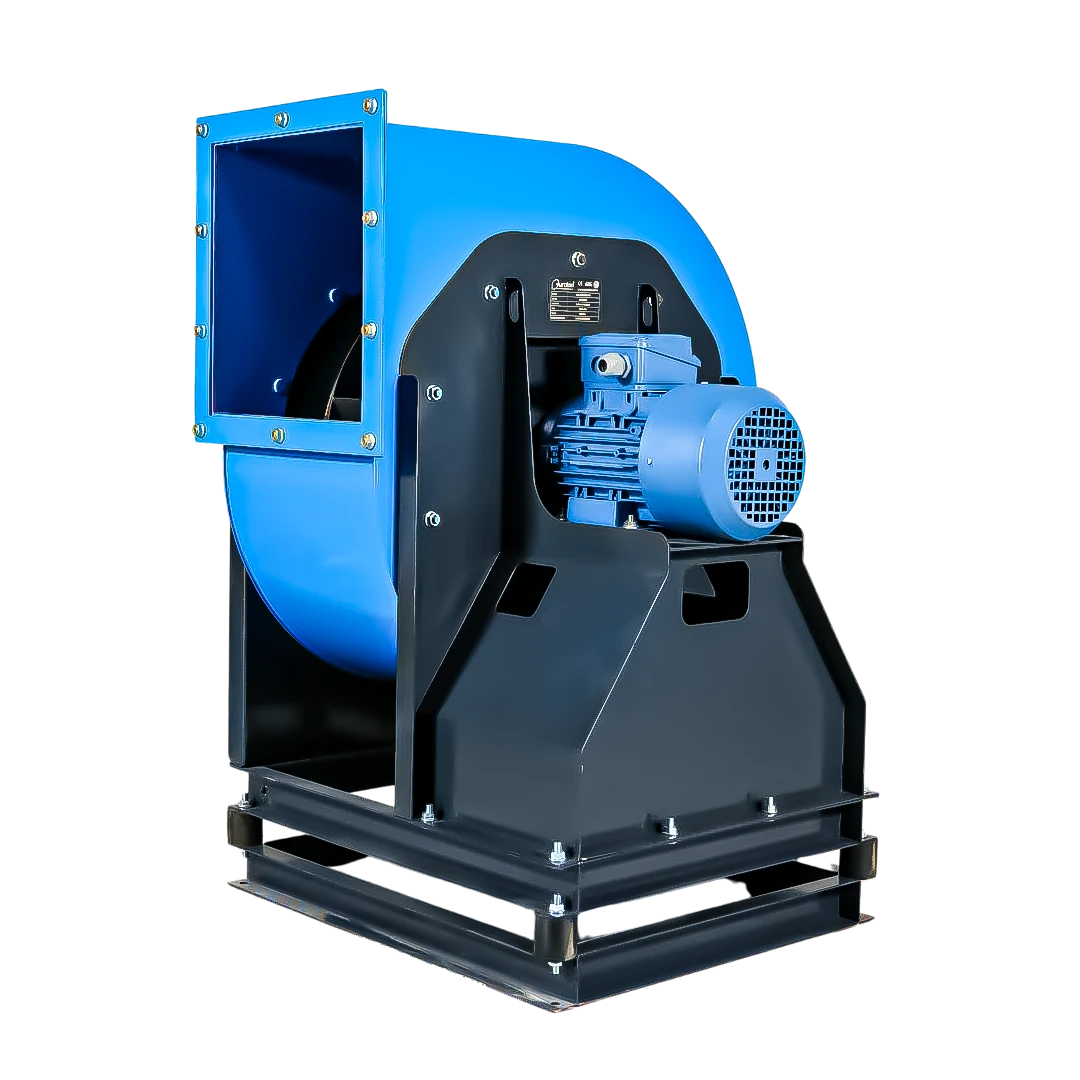

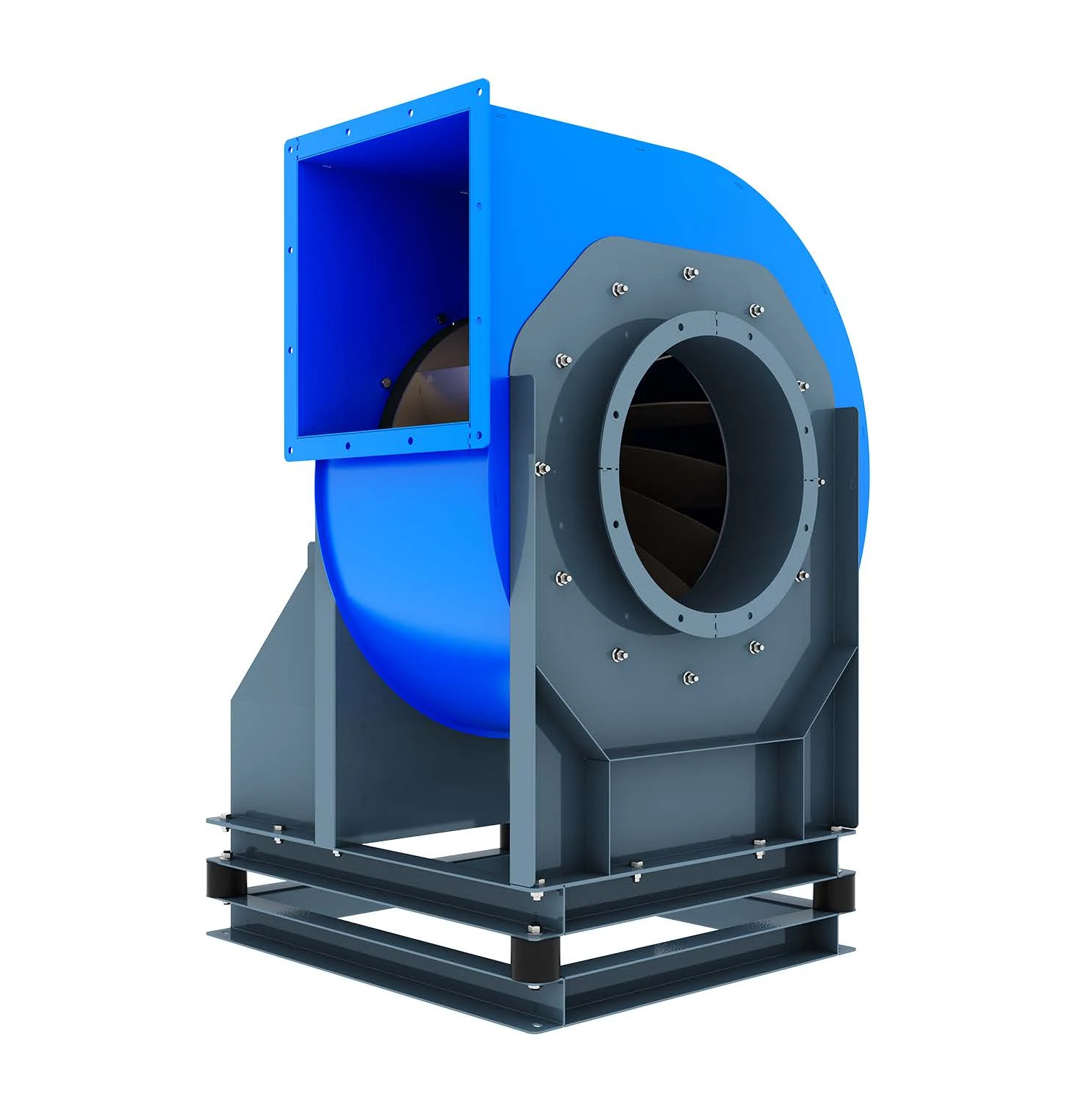

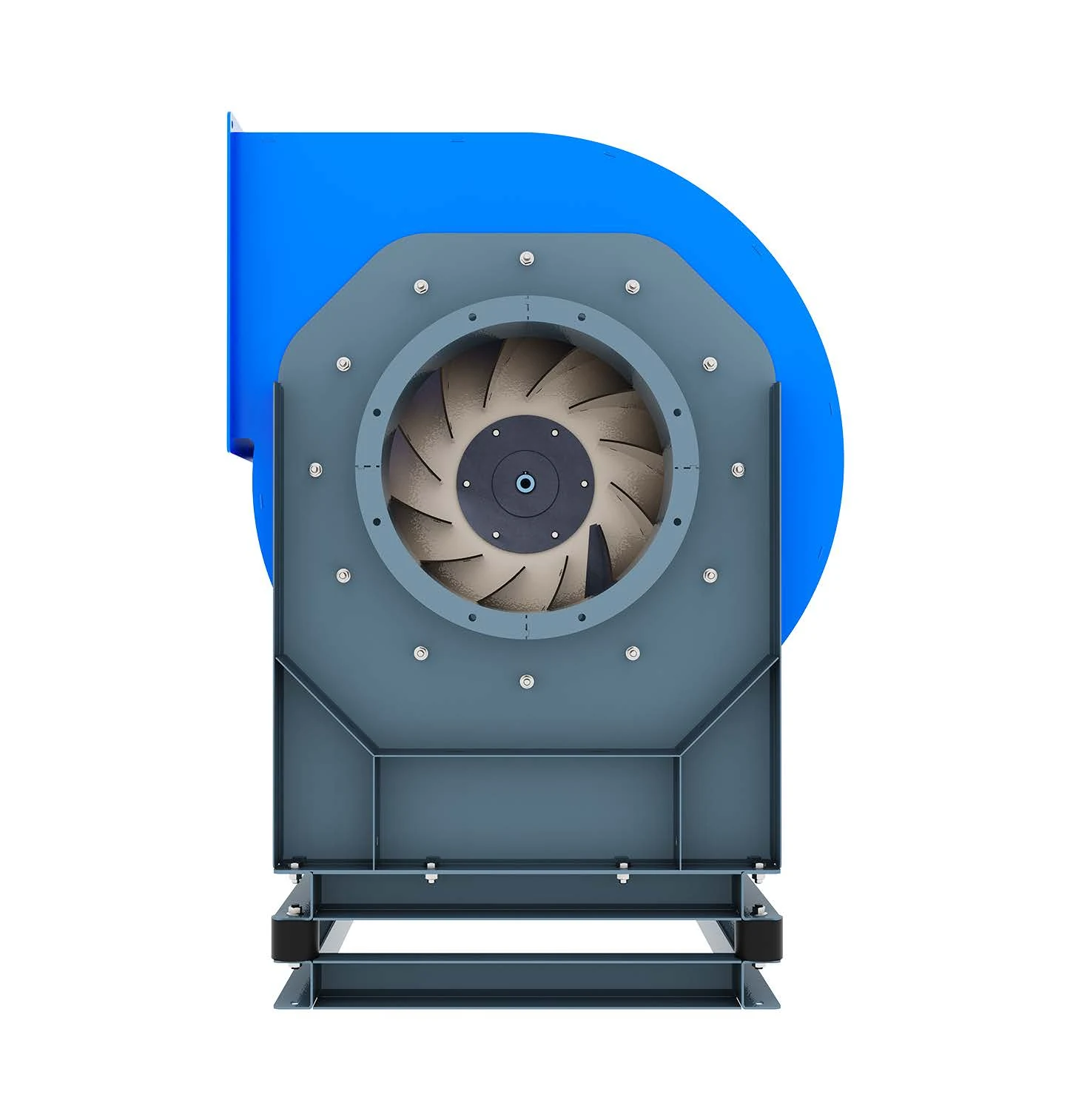

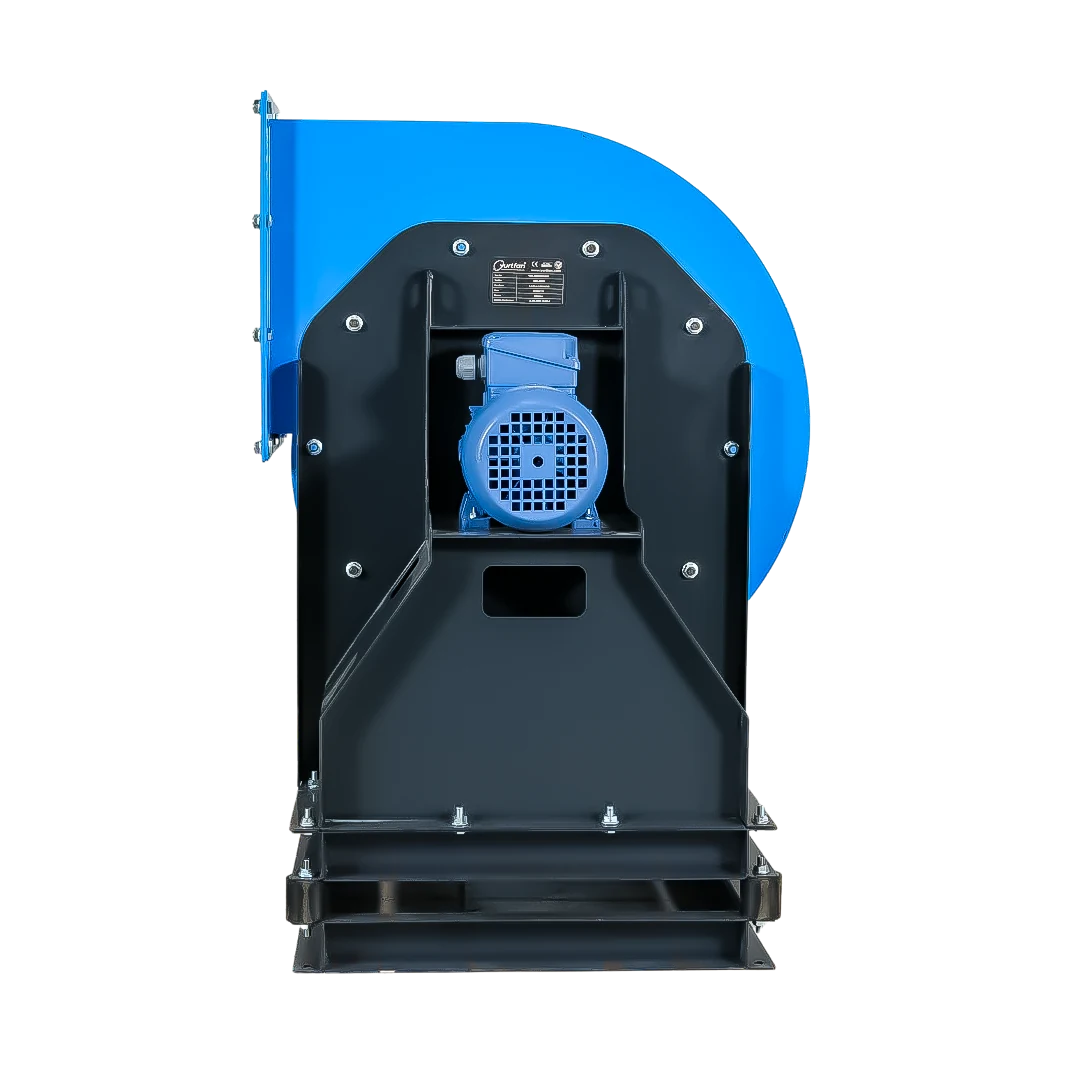

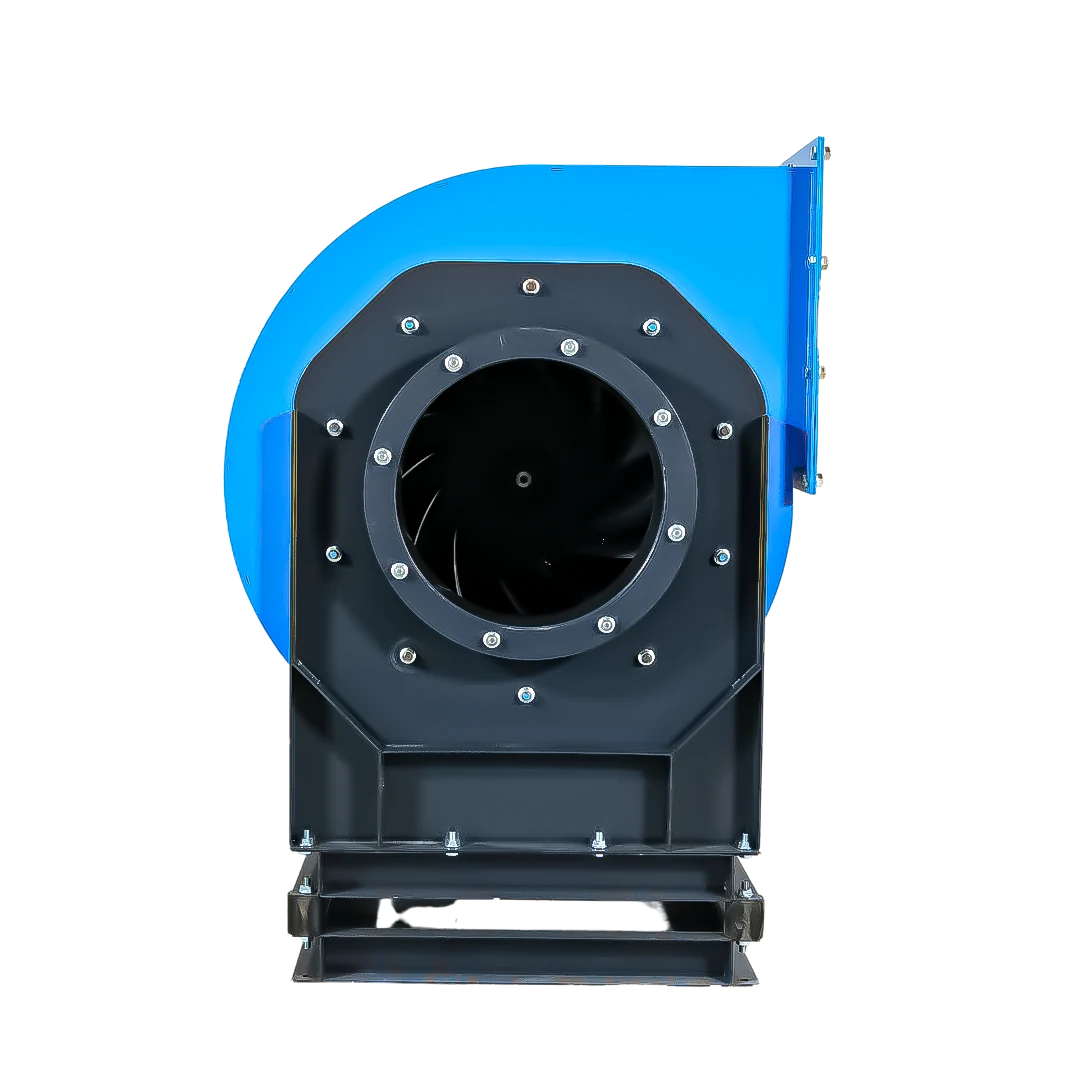

YRD 120 Serisi
YRD 120 Serisi
YRD 120 Serisi
YRD 120 Serisi
YRD 120 Serisi
YRD 120 Serisi
YRD 120 Serisi
YRD 120 Serisi
YRD 120 SerisiBu seri için yeni ürün görseli henüz eklenmedi.
Katalog değerleri · Deniz seviyesi · 20 °C hava
Teknik Değerler
Tablodan modeli seçin, kesişim çizgisini sağa-sola sürükleyin.
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| 3.500 | 135 | 0,37 | 1.500 | |
| 5.029 | 187 | 0,55 | 1.500 | |
| 6.361 | 227 | 0,75 | 1.500 | |
| 8.212 | 269 | 1,10 | 1.500 | |
| 10.392 | 315 | 1,50 | 1.500 | |
| 12.590 | 357 | 2,20 | 1.500 | |
| 15.457 | 410 | 3,00 | 1.500 | |
| 18.298 | 459 | 4,00 | 1.500 | |
| 22.251 | 532 | 5,50 | 1.500 | |
| 27.529 | 613 | 7,50 | 1.500 | |
| 34.890 | 718 | 11,00 | 1.500 | |
| 37.735 | 760 | 15,00 | 1.500 | |
| 42.085 | 817 | 18,50 | 1.500 | |
| 46.757 | 877 | 22,00 | 1.500 | |
| 55.291 | 981 | 30,00 | 1.500 | |
| 61.845 | 1.057 | 37,00 | 1.500 | |
| 66.830 | 1.113 | 45,00 | 1.500 | |
| 2.106 | 261 | 0,37 | 3.000 | |
| 2.653 | 304 | 0,55 | 3.000 | |
| 3.405 | 377 | 0,75 | 3.000 | |
| 4.575 | 459 | 1,10 | 3.000 | |
| 5.248 | 503 | 1,50 | 3.000 | |
| 6.789 | 597 | 2,20 | 3.000 | |
| 8.281 | 681 | 3,00 | 3.000 | |
| 9.622 | 753 | 4,00 | 3.000 | |
| 12.077 | 894 | 5,50 | 3.000 | |
| 14.644 | 1.010 | 7,50 | 3.000 |
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| 1.693 | 268 | 0,25 | 1.500 | |
| 2.145 | 316 | 0,37 | 1.500 | |
| 2.609 | 372 | 0,55 | 1.500 | |
| 3.167 | 442 | 0,75 | 1.500 | |
| 3.694 | 490 | 1,10 | 1.500 | |
| 5.259 | 620 | 1,50 | 1.500 | |
| 7.000 | 750 | 2,20 | 1.500 | |
| 8.380 | 849 | 3,00 | 1.500 | |
| 9.900 | 949 | 4,00 | 1.500 | |
| 12.325 | 1.114 | 5,50 | 1.500 | |
| 14.630 | 1.249 | 7,50 | 1.500 | |
| 18.397 | 1.455 | 11,00 | 1.500 | |
| 21.913 | 1.642 | 15,00 | 1.500 | |
| 24.768 | 1.782 | 18,50 | 1.500 | |
| 27.861 | 1.927 | 22,00 | 1.500 | |
| 33.078 | 2.170 | 30,00 | 1.500 | |
| 38.126 | 2.386 | 37,00 | 1.500 | |
| 42.944 | 2.583 | 45,00 | 1.500 | |
| 2.018 | 819 | 0,75 | 3.000 | |
| 2.401 | 926 | 1,10 | 3.000 | |
| 2.963 | 1.066 | 1,50 | 3.000 | |
| 3.782 | 1.254 | 2,20 | 3.000 | |
| 4.537 | 1.415 | 3,00 | 3.000 | |
| 5.847 | 1.676 | 4,00 | 3.000 | |
| 7.387 | 1.959 | 5,50 | 3.000 | |
| 8.729 | 2.250 | 7,50 | 3.000 | |
| 10.736 | 2.583 | 11,00 | 3.000 | |
| 13.030 | 2.939 | 15,00 | 3.000 | |
| 14.727 | 3.189 | 18,50 | 3.000 | |
| 16.566 | 3.449 | 22,00 | 3.000 |
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| 2.611 | 266 | 0,25 | 1.500 | |
| 3.196 | 305 | 0,37 | 1.500 | |
| 4.060 | 365 | 0,55 | 1.500 | |
| 4.839 | 410 | 0,75 | 1.500 | |
| 6.065 | 495 | 1,10 | 1.500 | |
| 7.086 | 549 | 1,50 | 1.500 | |
| 9.199 | 653 | 2,20 | 1.500 | |
| 11.144 | 746 | 3,00 | 1.500 | |
| 12.981 | 826 | 4,00 | 1.500 | |
| 15.526 | 943 | 5,50 | 1.500 | |
| 18.622 | 1.065 | 7,50 | 1.500 | |
| 23.516 | 1.244 | 11,00 | 1.500 | |
| 27.309 | 1.507 | 15,00 | 1.500 | |
| 32.170 | 1.540 | 18,50 | 1.500 | |
| 35.855 | 1.656 | 22,00 | 1.500 | |
| 42.604 | 1.857 | 30,00 | 1.500 | |
| 49.359 | 2.049 | 37,00 | 1.500 | |
| 55.080 | 2.204 | 45,00 | 1.500 |
← Buradan bir ürün seçiniz
Tablodan bir model seçildiğinde çalışma eğrisi burada açılacaktır.
YRD 160, YRD 120 ve YHF serilerini nasıl karşılaştırmalısınız?
Bu ailedeki 75 katalog modeli arasından ön seçim yaparken önce gerekli hava debisini ve bu debideki sistem basıncını belirleyin. Kanal, dirsek, menfez ve filtre gibi elemanların toplam direnci, yalnızca ortam hacmine göre yapılan bir seçimden farklı sonuç verebilir. Alçak basınç adı, fanın her kanal hattında aynı debiyi sağlayacağı anlamına gelmez.
Teknik tabloda YRD 160, YRD 120 ve YHF modellerini ayrı ayrı inceleyebilirsiniz. Bir model seçtiğinizde açılan eğride, ihtiyacınız olan debideki basıncı kontrol edin. Tablodaki değerlerin deniz seviyesi ve 20 °C hava için verildiğini dikkate alın; farklı sıcaklık ve rakım koşullarını ön seçime ekleyin.
Bu ürün grubu için teklif hazırlığı
- İstenen hava debisi ve sistem basıncı.
- Havalandırılan alan, kanal güzergâhı ve bağlantı ölçüleri.
- Hava sıcaklığı, tesis rakımı ve çalışma süresi.
Yurtfan’ın Bursa Nilüfer NOSAB fabrikasındaki ekibine Türkiye genelindeki projeleriniz için bu bilgileri iletebilirsiniz. Bilinmeyen değerleri tahmin etmek yerine mevcut sistemi açıklamanız yeterlidir.
Ürün adı ve sayfa bağlantısı mesajınıza hazır eklenir. Uygulamanızı kısaca yazın; bilmediğiniz teknik değerleri boş bırakabilirsiniz.
Mesaj taslağı seçtiğiniz uygulamada açılır; göndermeden önce düzenleyebilirsiniz.
Salyangoz fan ile radyal fan aynı ürün mü?
Salyangoz adı gövdenin biçimini, radyal veya santrifüj adı hava akışının yapısını ifade eder. YRD ve YHF serilerini seçerken bu adların yanında model eğrisi, debi ve basınç değerlerine bakın.
