YS O / YS H Serisi
Silo Havalandırma Fanları
Silo ve yatay depolarda taze hava besleme çözümleri.
Ex Zone 20–21
Uygulamaya uygun çözüm
Silo ve tahıl depolama havalandırması
Silo havalandırma fanları, depolanan tahılın ihtiyaç duyduğu taze havayı ürün yatağı direncini aşarak sisteme iletir. Silo geometrisi, doluluk yüksekliği, ürün türü, debi ve basınç değerleri uygun fanın belirlenmesinde esas alınır.
Malzeme seçenekleri
- Paslanmaz çelik AISI 304 / 310 / 316 / 316L
- Galvaniz 100 / 275 / 350 gr
- Magnelis
Motor bağlantısı
- Flanşlı akuple
- Sehpalı akuple
Bu ailedeki ürünler
Ürün serisini seçin
Ürün görselleri
Tüm seri görselleri
4 görsel · Bir seri seçildiğinde yalnızca o ürüne ait fotoğraflar gösterilir.

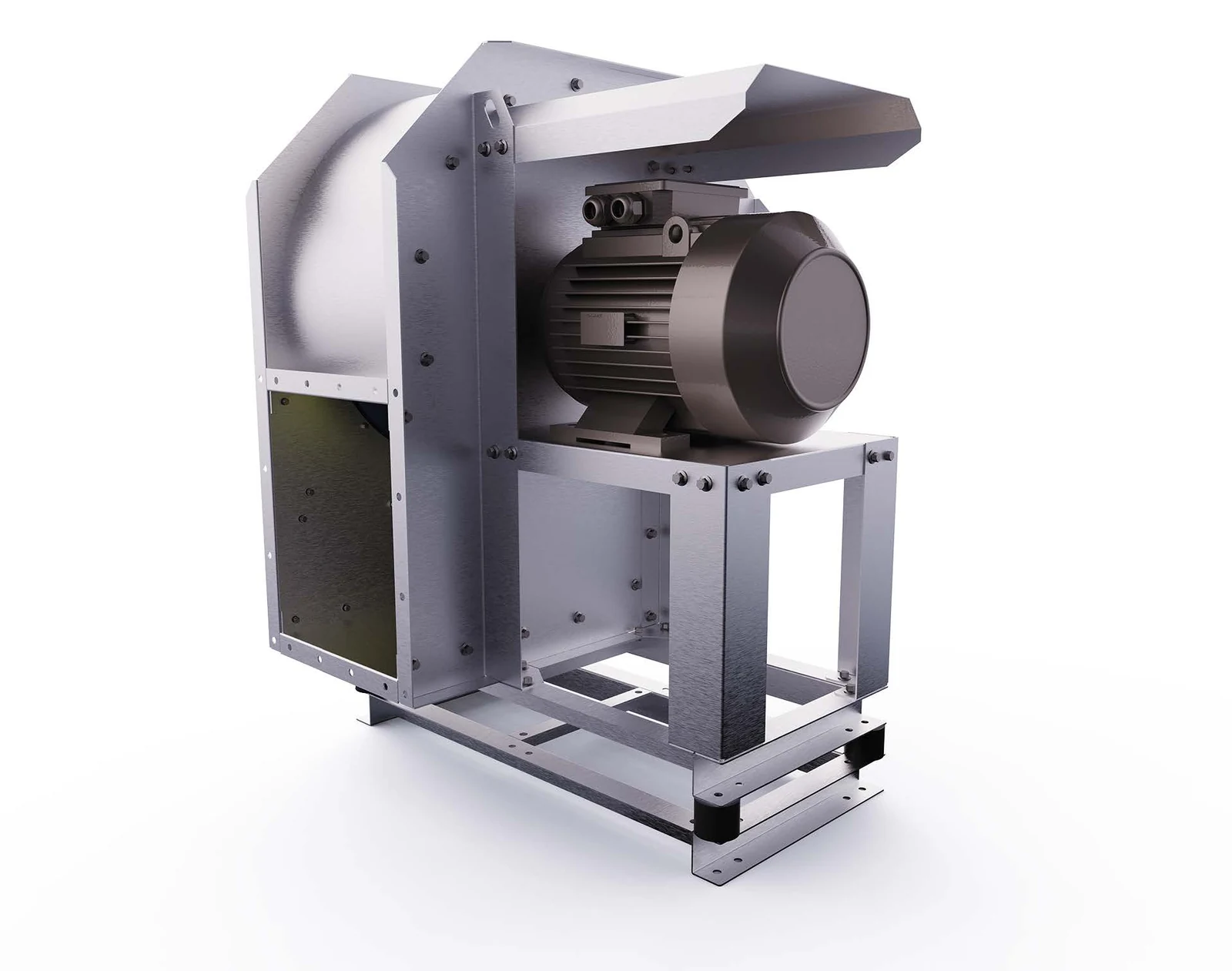

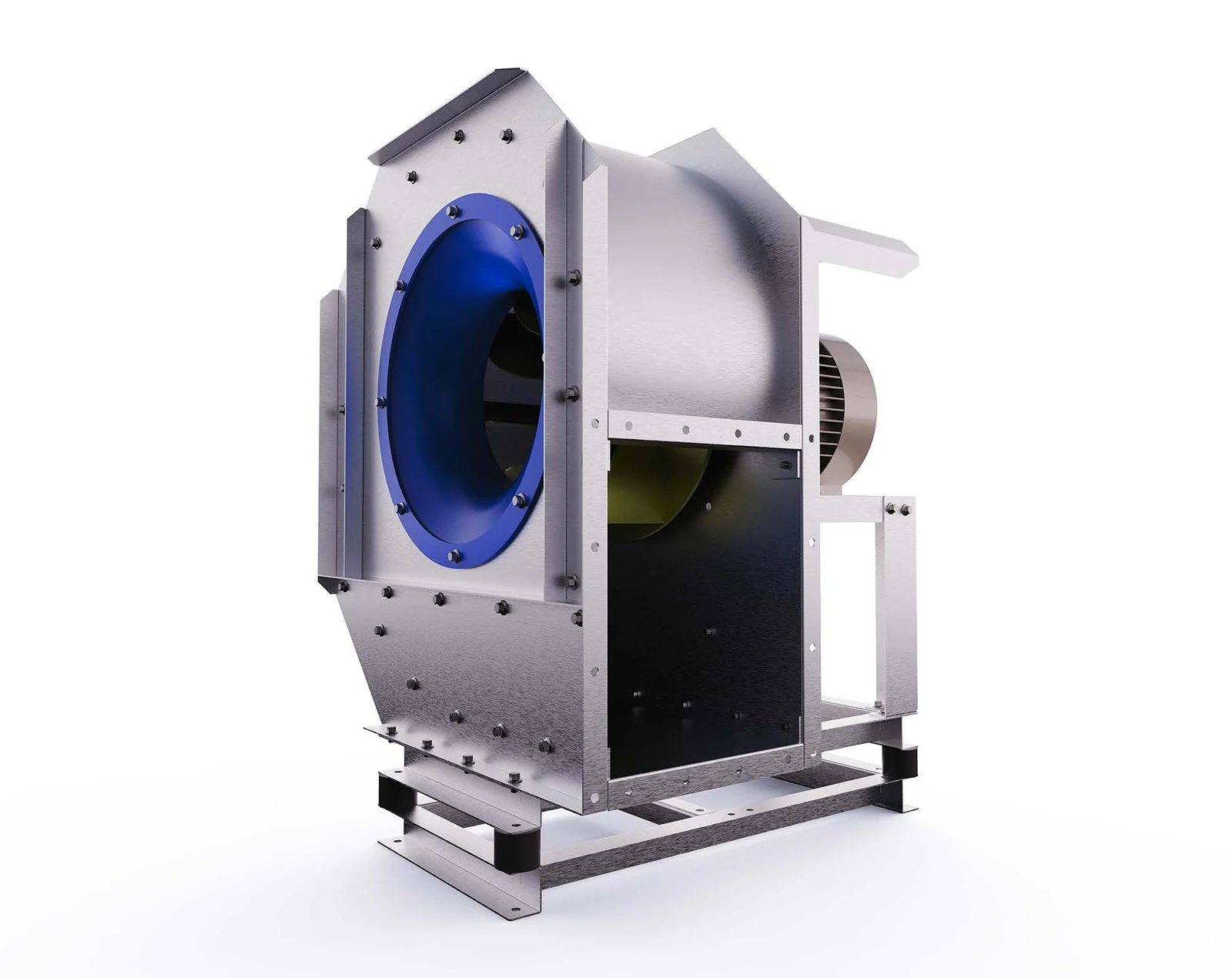

YS O Serisi
YS O SerisiYS H SerisiYS H SerisiBu seri için yeni ürün görseli henüz eklenmedi.
Katalog teknik değerleri
Teknik Değerler
Seri kartına tıkladığınızda ilgili tablo açılır.
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| YS O - 1,5 | 3000 | 100 | 1,5 | 3000 |
| YS O - 2,2 | 5000 | 115 | 2,2 | 3000 |
| YS O - 3 | 6000 | 140 | 3 | 3000 |
| YS O - 4 | 7000 | 175 | 4 | 3000 |
| YS O - 5,5 | 8000 | 190 | 5,5 | 3000 |
| YS O - 7,5 | 10000 | 200 | 7,5 | 3000 |
| YS O - 11 | 12000 | 250 | 11 | 3000 |
| YS O - 15 | 16000 | 270 | 15 | 3000 |
| YS O - 18,5 | 18200 | 310 | 18,5 | 3000 |
| YS O - 22 | 19400 | 320 | 22 | 3000 |
| YS O - 30 | 23000 | 330 | 30 | 3000 |
| YS O - 37 | 27300 | 328 | 37 | 3000 |
| YS O - 45 | 30000 | 428 | 45 | 3000 |
| YS O - 55 | 35000 | 450 | 55 | 3000 |
| Model | Debi (m³/h) | Basınç (Pa) | Motor (kW) | Devir (rpm) |
|---|---|---|---|---|
| YS H - 1,5 | 2200 | 195 | 1,5 | 3000 |
| YS H - 2,2 | 2500 | 227 | 2,2 | 3000 |
| YS H - 3 | 3300 | 250 | 3 | 3000 |
| YS H - 4 | 3934 | 285 | 4 | 3000 |
| YS H - 5,5 | 4600 | 318 | 5,5 | 3000 |
| YS H - 7,5 | 6000 | 350 | 7,5 | 3000 |
| YS H - 11 | 7500 | 420 | 11 | 3000 |
| YS H - 15 | 9133 | 476 | 15 | 3000 |
| YS H - 18,5 | 10750 | 510 | 18,5 | 3000 |
| YS H - 22 | 11500 | 535 | 22 | 3000 |
| YS H - 30 | 13900 | 613 | 30 | 3000 |
| YS H - 37 | 15110 | 675 | 37 | 3000 |
| YS H - 45 | 17133 | 735 | 45 | 3000 |
| YS H - 55 | 19200 | 794 | 55 | 3000 |
YS O ve YS H serilerinde silo bilgisi neden gerekli?
Silo havalandırma fanı seçiminde silo hacmi tek başına yeterli değildir. Depolanan ürünün türü, doluluk yüksekliği ve havanın geçtiği yol birlikte değerlendirilir. YS O ve YS H tablolarını incelerken ihtiyaç duyulan debinin ürün yatağı ve hava dağıtım sisteminin direnciyle birlikte karşılanması gerektiğini dikkate alın.
Seri kartlarından YS O ve YS H tablolarına geçerek debi, basınç, motor ve devir bilgilerini okuyabilirsiniz. Basınç birimini teklif bilgilerinizde açıkça belirtin. Mevcut siloya fan değişimi yapılacaksa eski fanın etiketi ile bağlantı ölçülerini paylaşın; aynı motor gücü tek başına eşdeğer hava performansını göstermez.
Bu ürün grubu için teklif hazırlığı
- Silo çapı, yüksekliği, doluluk seviyesi ve ürün türü.
- Hava kanalları veya taban dağıtım sisteminin krokisi.
- İstenen debi, varsa basınç ölçümü ve mevcut fan bilgisi.
Yurtfan’ın Bursa Nilüfer NOSAB fabrikasındaki ekibine Türkiye genelindeki projeleriniz için bu bilgileri iletebilirsiniz. Bilinmeyen değerleri tahmin etmek yerine mevcut sistemi açıklamanız yeterlidir.
Ürün adı ve sayfa bağlantısı mesajınıza hazır eklenir. Uygulamanızı kısaca yazın; bilmediğiniz teknik değerleri boş bırakabilirsiniz.
Mesaj taslağı seçtiğiniz uygulamada açılır; göndermeden önce düzenleyebilirsiniz.
Silo fanı seçimi yalnızca silo tonajına göre yapılır mı?
Tonaj başlangıç bilgisi olabilir; ürünün özellikleri, doluluk yüksekliği ve hava dağıtımı da değerlendirmeye gerekir. Mevcut silo bilgilerini ve uygulamanın amacını birlikte paylaşın.
